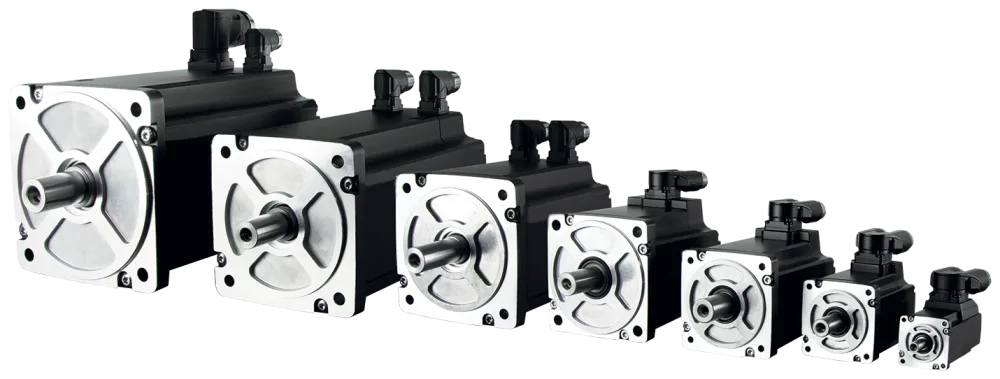

Kuhnke KMD Serisi Servo Motor

Kuhnke

Kuhnke KMD Serisi Servo Motor

Ürün kodu: KMD-SERIES

Yüksek hızlanma ve yüksek güç yoğunluğu gerektiren uygulamalar için kompakt, sürekli mıknatıslı senkron servo motor serisi. 1,0 – 105 Nm stall tork, 2.000 – 6.000 rpm nominal hız, 60 – 190 mm flanş seçenekleri, resolver ve absolute/incremental encoder seçenekleri, frenli veya frensiz.

Teklif Al WhatsApp ile Sor

Telefon: 0850 885 03 51

Teknik Özellikler

Marka Kuhnke
Model / Ürün Kodu KMD-SERIES
Seri KMD (Dynamic Next Generation)
Motor Tipi Sürekli mıknatıslı (permanent magnet) senkron servo motor
Seri Tork Aralığı 1,0 – 105 Nm (stall tork, Mo)
Nominal Hız 2.000 – 6.000 rpm
Gövde / Flanş KMD06 60 mm · KMD08 80 mm · KMD10 100 mm · KMD13 130 mm · KMD15 150 mm · KMD19 190 mm
Besleme 24, 48, 320 ve 560 VDC seçenekleri
Geri Besleme Resolver · HIPERFACE® · HIPERFACE DSL® · EnDAT® · SSI/BiSS · incremental encoder
Fren Opsiyonel elektromanyetik fren (frenli / frensiz)
Bağlantı M23, Y-Tec, I-Tec, kablo çıkışı, terminal kutusu
Sıcaklık Sensörü KTY / PT1000 seçenekleri
Koruma Sınıfı IP65 seçenekleri
Öne Çıkan Düşük atalet momenti, çok düşük cogging torku, yüksek güç yoğunluğu
Listedeki Modeller 77 model · 1,9 – 78 Nm · 0,72 – 10,68 kW · 3.000/3.600/5.000/6.000 rpm · 320 ve 560 VDC

Model Listesi

Resolver 25 model
Ürün Kodu Stall Tork Güç Devir Flanş Fren
KMD06.019.320.60.BPR1PW230 1,9 Nm 0.915 kW 6.000 rpm 60 mm Var
KMD08.024.320.30.0PR1PW230 2,4 Nm 0.72 kW 3.000 rpm 80 mm —
KMD08.024.320.30.BPR1PW230 2,4 Nm 0.72 kW 3.000 rpm 80 mm Var
KMD08.032.320.30.0PR1PW230 3,2 Nm 0.94 kW 3.000 rpm 80 mm —
KMD08.032.320.30.BPR1PW230 3,2 Nm 0.94 kW 3.000 rpm 80 mm Var
KMD10.057.560.50.0PR1PW230 5,7 Nm 2.095 kW 5.000 rpm 100 mm —
KMD10.057.560.50.BPR1PW230 5,7 Nm 2.095 kW 5.000 rpm 100 mm Var
KMD10.076.560.50.0PR1PW230 7,6 Nm 2.5 kW 5.000 rpm 100 mm —
KMD10.076.560.50.BPR1PW230 7,6 Nm 2.5 kW 5.000 rpm 100 mm Var
KMD10.105.560.50.0PR1PW230 10,5 Nm 2.9 kW 5.000 rpm 100 mm —
KMD10.105.560.50.BPR1PW230 10,5 Nm 2.9 kW 5.000 rpm 100 mm Var
KMD13.133.560.36.0PR1PW230 13,3 Nm 3.4 kW 3.600 rpm 130 mm —
KMD13.133.560.36.BPR1PW230 13,3 Nm 3.4 kW 3.600 rpm 130 mm Var
KMD13.190.560.36.0PR1PW230 19 Nm 4.2 kW 3.600 rpm 130 mm —
KMD13.190.560.36.BPR1PW230 19 Nm 4.2 kW 3.600 rpm 130 mm Var
KMD13.245.560.36.0PR1PW230 24,5 Nm 5 kW 3.600 rpm 130 mm —
KMD13.245.560.36.BPR1PW230 24,5 Nm 5 kW 3.600 rpm 130 mm Var
KMD15.036.560.30.0PR1PW230 36 Nm 6.6 kW 3.000 rpm 150 mm —
KMD15.036.560.30.BPR1PW230 36 Nm 6.6 kW 3.000 rpm 150 mm Var
KMD15.043.560.30.0PR1PW230 42,5 Nm 7.85 kW 3.000 rpm 150 mm —
KMD15.043.560.30.BPR1PW230 42,5 Nm 7.85 kW 3.000 rpm 150 mm Var
KMD19.051.560.30.0PR1PW400 51 Nm 8 kW 3.000 rpm 190 mm —
KMD19.051.560.30.BPR1PW400 51 Nm 8 kW 3.000 rpm 190 mm Var
KMD19.078.560.30.0PR1PW400 78 Nm 10.68 kW 3.000 rpm 190 mm —
KMD19.078.560.30.BPR1PW400 78 Nm 10.68 kW 3.000 rpm 190 mm Var
EES 37 Capacitive Single-turn — HIPERFACE DSL® 26 model
Ürün Kodu Stall Tork Güç Devir Flanş Fren
KMD06.019.320.60.0PD1SW230 1,9 Nm 0.915 kW 6.000 rpm 60 mm —
KMD06.019.320.60.BPD1SW230 1,9 Nm 0.915 kW 6.000 rpm 60 mm Var
KMD08.024.320.30.0PD1SW230 2,4 Nm 0.72 kW 3.000 rpm 80 mm —
KMD08.024.320.30.BPD1SW230 2,4 Nm 0.72 kW 3.000 rpm 80 mm Var
KMD08.032.320.30.0PD1SW230 3,2 Nm 0.94 kW 3.000 rpm 80 mm —
KMD08.032.320.30.BPD1SW230 3,2 Nm 0.94 kW 3.000 rpm 80 mm Var
KMD10.057.560.50.0PD1SW230 5,7 Nm 2.095 kW 5.000 rpm 100 mm —
KMD10.057.560.50.BPD1SW230 5,7 Nm 2.095 kW 5.000 rpm 100 mm Var
KMD10.076.560.50.0PD1SW230 7,6 Nm 2.5 kW 5.000 rpm 100 mm —
KMD10.076.560.50.BPD1SW230 7,6 Nm 2.5 kW 5.000 rpm 100 mm Var
KMD10.105.560.50.0PD1SW230 10,5 Nm 2.9 kW 5.000 rpm 100 mm —
KMD10.105.560.50.BPD1SW230 10,5 Nm 2.9 kW 5.000 rpm 100 mm Var
KMD13.133.560.36.0PD1SW230 13,3 Nm 3.4 kW 3.600 rpm 130 mm —
KMD13.133.560.36.BPD1SW230 13,3 Nm 3.4 kW 3.600 rpm 130 mm Var
KMD13.190.560.36.0PD1SW230 19 Nm 4.2 kW 3.600 rpm 130 mm —
KMD13.190.560.36.BPD1SW230 19 Nm 4.2 kW 3.600 rpm 130 mm Var
KMD13.245.560.36.0PD1SW230 24,5 Nm 5 kW 3.600 rpm 130 mm —
KMD13.245.560.36.BPD1SW230 24,5 Nm 5 kW 3.600 rpm 130 mm Var
KMD15.036.560.30.0PD1SW230 36 Nm 6.6 kW 3.000 rpm 150 mm —
KMD15.036.560.30.BPD1SW230 36 Nm 6.6 kW 3.000 rpm 150 mm Var
KMD15.043.560.30.0PD1SW230 42,5 Nm 7.85 kW 3.000 rpm 150 mm —
KMD15.043.560.30.BPD1SW230 42,5 Nm 7.85 kW 3.000 rpm 150 mm Var
KMD19.051.560.30.0PD1SW400 51 Nm 8 kW 3.000 rpm 190 mm —
KMD19.051.560.30.BPD1SW400 51 Nm 8 kW 3.000 rpm 190 mm Var
KMD19.078.560.30.0PD1SW400 78 Nm 10.68 kW 3.000 rpm 190 mm —
KMD19.078.560.30.BPD1SW400 78 Nm 10.68 kW 3.000 rpm 190 mm Var
EEM 37 Capacitive Multi-turn — HIPERFACE DSL® 26 model
Ürün Kodu Stall Tork Güç Devir Flanş Fren
KMD06.019.320.60.0PD1MW230 1,9 Nm 0.915 kW 6.000 rpm 60 mm —
KMD06.019.320.60.BPD1MW230 1,9 Nm 0.915 kW 6.000 rpm 60 mm Var
KMD08.024.320.30.0PD1MW230 2,4 Nm 0.72 kW 3.000 rpm 80 mm —
KMD08.024.320.30.BPD1MW230 2,4 Nm 0.72 kW 3.000 rpm 80 mm Var
KMD08.032.320.30.0PD1MW230 3,2 Nm 0.94 kW 3.000 rpm 80 mm —
KMD08.032.320.30.BPD1MW230 3,2 Nm 0.94 kW 3.000 rpm 80 mm Var
KMD10.057.560.50.0PD1MW230 5,7 Nm 2.095 kW 5.000 rpm 100 mm —
KMD10.057.560.50.BPD1MW230 5,7 Nm 2.095 kW 5.000 rpm 100 mm Var
KMD10.076.560.50.0PD1MW230 7,6 Nm 2.5 kW 5.000 rpm 100 mm —
KMD10.076.560.50.BPD1MW230 7,6 Nm 2.5 kW 5.000 rpm 100 mm Var
KMD10.105.560.50.0PD1MW230 10,5 Nm 2.9 kW 5.000 rpm 100 mm —
KMD10.105.560.50.BPD1MW230 10,5 Nm 2.9 kW 5.000 rpm 100 mm Var
KMD13.133.560.36.0PD1MW230 13,3 Nm 3.4 kW 3.600 rpm 130 mm —
KMD13.133.560.36.BPD1MW230 13,3 Nm 3.4 kW 3.600 rpm 130 mm Var
KMD13.190.560.36.0PD1MW230 19 Nm 4.2 kW 3.600 rpm 130 mm —
KMD13.190.560.36.BPD1MW230 19 Nm 4.2 kW 3.600 rpm 130 mm Var
KMD13.245.560.36.0PD1MW230 24,5 Nm 5 kW 3.600 rpm 130 mm —
KMD13.245.560.36.BPD1MW230 24,5 Nm 5 kW 3.600 rpm 130 mm Var
KMD15.036.560.30.0PD1MW230 36 Nm 6.6 kW 3.000 rpm 150 mm —
KMD15.036.560.30.BPD1MW230 36 Nm 6.6 kW 3.000 rpm 150 mm Var
KMD15.043.560.30.0PD1MW230 42,5 Nm 7.85 kW 3.000 rpm 150 mm —
KMD15.043.560.30.BPD1MW230 42,5 Nm 7.85 kW 3.000 rpm 150 mm Var
KMD19.051.560.30.0PD1MW400 51 Nm 8 kW 3.000 rpm 190 mm —
KMD19.051.560.30.BPD1MW400 51 Nm 8 kW 3.000 rpm 190 mm Var
KMD19.078.560.30.0PD1MW400 78 Nm 10.68 kW 3.000 rpm 190 mm —
KMD19.078.560.30.BPD1MW400 78 Nm 10.68 kW 3.000 rpm 190 mm Var

Açıklama

Dynamic Next Generation — yüksek dinamizm, kompakt tasarım

Kuhnke KMD Serisi Servo Motorlar, yüksek hızlanma, yüksek güç yoğunluğu ve hassas hareket kontrolü gerektiren modern endüstriyel otomasyon uygulamaları için geliştirilmiş yüksek performanslı sürekli mıknatıslı (permanent magnet) senkron servo motorlardır.

Kompakt gövde yapısı ve optimize edilmiş atalet momenti sayesinde, özellikle sınırlı montaj alanına sahip makinelerde yüksek dinamik performans sunar. KMD Serisi; düşük atalet momenti, düşük cogging torku ve yüksek verimlilik özellikleriyle hızlı ve hassas pozisyonlama gerektiren uygulamalara uygundur.

Öne çıkan özellikler

1,0 – 105 Nm stall tork seçenekleri
2.000 – 6.000 rpm arasında farklı nominal hız seçenekleri
60, 80, 100, 130, 150 ve 190 mm flanş seçenekleri
Çok yüksek güç yoğunluğu
Düşük atalet momenti
Çok düşük cogging torku
Yüksek hızlanma ve dinamik tepki
Yüksek enerji verimliliği
Kompakt ve optimize edilmiş motor tasarımı
24, 48, 320 ve 560 VDC seçenekleri
Resolver ve farklı absolute/incremental encoder seçenekleri
Frenli veya frensiz versiyonlar
M23 ve farklı bağlantı seçenekleri
KTY / PT1000 sıcaklık sensörü seçenekleri
IP65 koruma sınıfı seçenekleri

KMD Serisi motorlarda rotor, sarım ve motor gövdesinin optimize edilmesiyle yüksek dinamik performans elde edilir. Kapsüllenmiş stator yapısı ise motorun mekanik dayanımını ve termal performansını artırmaya yardımcı olur.

Geniş model seçeneği

KMD06 — 60 × 60 mm
KMD08 — 80 × 80 mm
KMD10 — 100 × 100 mm
KMD13 — 130 × 130 mm
KMD15 — 150 × 150 mm
KMD19 — 190 × 190 mm

KMD06’dan KMD19’a kadar uzanan gövde seçenekleri sayesinde farklı güç ve tork gereksinimleri için uygun motor seçimi yapılabilir. Örneğin KMD10 ailesinde 3,9 – 10,5 Nm, KMD13 ailesinde 13,3 – 24,5 Nm ve KMD19 ailesinde 51 – 105 Nm stall tork seçenekleri bulunmaktadır.

Geri besleme ve bağlantı seçenekleri

KMD Serisi Servo Motorlar, uygulamanın gereksinimlerine göre farklı feedback teknolojileriyle yapılandırılabilir. Resolver’ın yanı sıra HIPERFACE®, HIPERFACE DSL®, EnDAT®, SSI/BiSS ve incremental encoder seçenekleri sunulabilir.

Motorlar ayrıca uygulamaya bağlı olarak M23, Y-Tec, I-Tec, kablo çıkışı ve terminal kutusu gibi farklı bağlantı seçenekleriyle yapılandırılabilir. Fren ve farklı mekanik mil seçenekleri de mevcuttur.

Yüksek performanslı hareket kontrolü

Kuhnke KMD Serisi, kompakt tasarım ile yüksek güç yoğunluğunu bir araya getirerek makine tasarımında daha az yer kaplayan, hızlı tepki veren ve hassas hareket kontrolü sağlayan bir servo motor çözümü sunar.

Model listesi

Yukarıdaki tablolar Türkiye listesindeki modelleri encoder tipine göre üç bölümde gösterir; her bölüm ayrı açılıp kapanır. Tablodaki tork değerleri stall torktur (Mo). Listede olmayan gövde ve konfigürasyonlar için teklif isteyebilirsiniz.

Kullanım Alanları

  • Baskı ve kağıt makineleri
  • Ambalaj ve paketleme makineleri
  • Robotik sistemler
  • Pick & place uygulamaları
  • Hassas pozisyonlama sistemleri
  • Malzeme taşıma ve işleme makineleri
  • Otomatik üretim hatları
  • Yüksek hızlı hareket kontrol sistemleri
  • Özel makine ve endüstriyel otomasyon uygulamaları
