Flexem FL7 / FL8 I/O Modülleri
Ürün kodu: IO-MODULES
FL7 ve FL8 PLC'lerin ORTAK genişleme modülleri. Dijital giriş/çıkış, analog giriş/çıkış ve sıcaklık modülleri ile EtherCAT bus coupler; çıkarılabilir terminal, DIN ray montajı, kompakt gövde.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Teknik Özellikler
| Marka | Flexem |
|---|---|
| Model / Ürün Kodu | IO-MODULES |
| Ürün Tipi | PLC genişleme modülleri (G/Ç) |
| Uyumluluk | FL7 ve FL8 serisi PLC — ortak modüller |
| Modül Çeşitleri | Dijital giriş · dijital çıkış · dijital giriş/çıkış · analog giriş · analog çıkış · sıcaklık · EtherCAT bus coupler |
| Dijital Çıkış Seçenekleri | NPN transistör · PNP transistör · röle |
| Analog Sinyal Aralıkları | ±10 V · 0 – 20 mA |
| Analog Çözünürlük | 16 bit |
| Sıcaklık Sensörü | RTD (Ni100, Ni120, Ni1000, PT100, PT1000) · termokupl (J, K, R, S, B, T, N, E, C) · NTC |
| Uzak G/Ç | FR-ECAT EtherCAT bus coupler ile (FL8) |
| Montaj | DIN ray |
| Terminal | Çıkarılabilir klemens |
| Takılabilecek Modül | FL7 en fazla 16 · FL8 en fazla 31 (CPU besleme kapasitesine bağlı) |
| Listedeki Modeller | 11 modül — 1 EtherCAT coupler · 6 dijital · 2 analog · 2 sıcaklık |
Model Listesi
FL7 / FL8 ortak I/O modülleri 11 model
| Model | Modül Tipi | Kanal | Açıklama |
|---|---|---|---|
| FR-ECAT | EtherCAT bus coupler | — | FL8 serisi uzak G/Ç için EtherCAT coupler |
| FR-D0006R | Dijital çıkış | 6 çıkış | 6 nokta röle çıkışı |
| FR-D0808N | Dijital giriş/çıkış | 8 giriş / 8 çıkış | 8 nokta giriş, 8 nokta NPN çıkış |
| FR-D0808P | Dijital giriş/çıkış | 8 giriş / 8 çıkış | 8 nokta giriş, 8 nokta PNP çıkış |
| FR-D1600 | Dijital giriş | 16 giriş | 16 nokta giriş |
| FR-D0016N | Dijital çıkış | 16 çıkış | 16 nokta NPN çıkış |
| FR-D0016P | Dijital çıkış | 16 çıkış | 16 nokta PNP çıkış |
| FR-A0400M | Analog giriş | 4 kanal | ±10 V, 0 – 20 mA |
| FR-A0004M | Analog çıkış | 4 kanal | ±10 V, 0 – 20 mA |
| FR-T0400P | Sıcaklık girişi | 4 kanal | 16 bit · RTD: Ni100, Ni120, Ni1000, PT100, PT1000 |
| FR-T0400K | Sıcaklık girişi | 4 kanal | 16 bit · termokupl: J, K, R, S, B, T, N, E, C · NTC |
Açıklama
Esnek ve modüler I/O yapısı
FLEXEM FL7 ve FL8 PLC’ler için geliştirilen I/O modülleri, makine otomasyon sistemlerinin giriş ve çıkış ihtiyaçlarına göre kolayca yapılandırılabilen modüler ve kompakt I/O çözümleri sunar.
Dijital ve analog sinyallerin yanı sıra sıcaklık ve farklı saha sinyallerinin PLC sistemine güvenilir şekilde aktarılmasını sağlayan modüller, kontrol panolarında esnek ve düzenli bir otomasyon altyapısı oluşturur. FL8 platformunda I/O genişleme modülleri EtherCAT tabanlı sistemlerle de kullanılabilir.

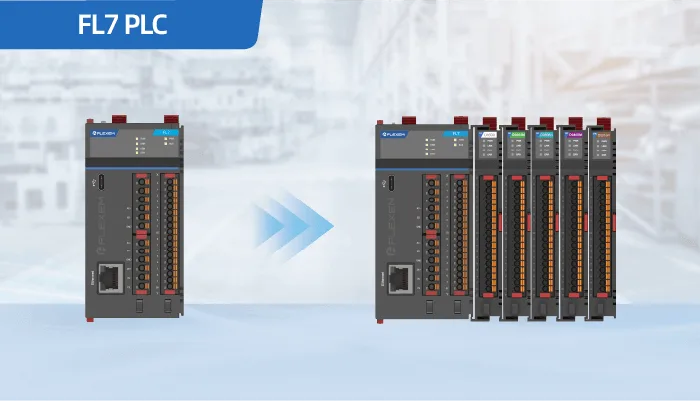

FL7 ve FL8 aynı modülleri kullanır
Bu modüller hem FL7 hem FL8 serisiyle çalışır — üreticinin kendi listesinde de tek bir modül ailesi olarak verilir. Aynı stok iki PLC ailesine hizmet eder; makine yenilenirken modüller korunabilir.
Dijital I/O modülleri
FLEXEM dijital I/O ailesinde farklı giriş ve çıkış konfigürasyonları bulunur. PNP/NPN dijital çıkışlar, röle çıkışları ve farklı kanal sayılarındaki giriş-çıkış modülleri sayesinde makinenin saha sinyallerine uygun yapı oluşturulabilir.
Analog I/O modülleri
Analog modüller; 0–10 V, ±10 V ve 0–20 mA gibi endüstriyel analog sinyallerin okunması veya üretilmesi için kullanılabilir. 16 bit çözünürlük seçenekleri sayesinde sensör, basınç, sıcaklık, hız referansı ve benzeri analog sinyallerin hassas şekilde kontrol sistemine aktarılmasını sağlar.
Sıcaklık ve özel sinyal modülleri
Sistemin ihtiyaçlarına göre sıcaklık sensörleri ve özel saha sinyalleri için farklı modül seçenekleri de kullanılabilir. Böylece tek bir PLC altyapısı üzerinden farklı ölçüm ve kontrol ihtiyaçları karşılanabilir.
Öne çıkan özellikler
Modüler ve genişletilebilir I/O yapısı
Dijital giriş ve çıkış modülleri
Analog giriş ve çıkış modülleri
PNP / NPN çıkış seçenekleri
Röle çıkış seçenekleri
16 bit analog çözünürlük seçenekleri
Sıcaklık ve özel sinyal modülleri
Kompakt tasarım
Çıkarılabilir terminal yapısı
DIN ray montajına uygun yapı
FL7 ve FL8 PLC sistemleriyle uyumlu genişleme seçenekleri

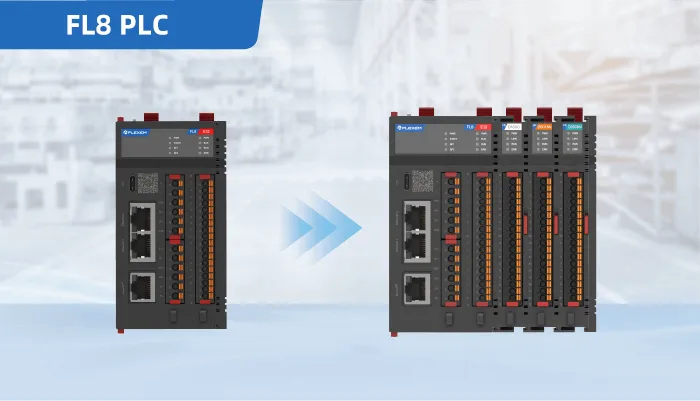

FL8 için EtherCAT tabanlı I/O genişleme desteği
FLEXEM FL7 / FL8 I/O modülleri, makine otomasyonu, hareket kontrolü, üretim hatları, paketleme, baskı, tekstil ve özel makine uygulamalarında PLC’nin saha bağlantılarını ihtiyaca göre ölçeklendirmek için güvenilir ve ekonomik bir çözüm sunar.
Model listesi
Yukarıdaki tablo Türkiye listesindeki 11 modülü gösterir. Uzak G/Ç kurulumları için tablonun başındaki FR-ECAT EtherCAT bus coupler kullanılır. Listede olmayan modüller için teklif isteyebilirsiniz.
Kullanım Alanları
- Makine otomasyonu
- Hareket kontrol sistemleri
- Üretim hatları
- Ambalaj ve paketleme makineleri
- Baskı makineleri
- Tekstil makineleri
- Özel makine uygulamaları
