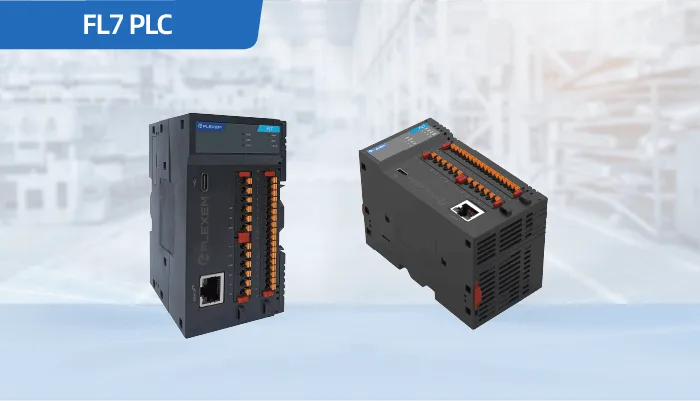

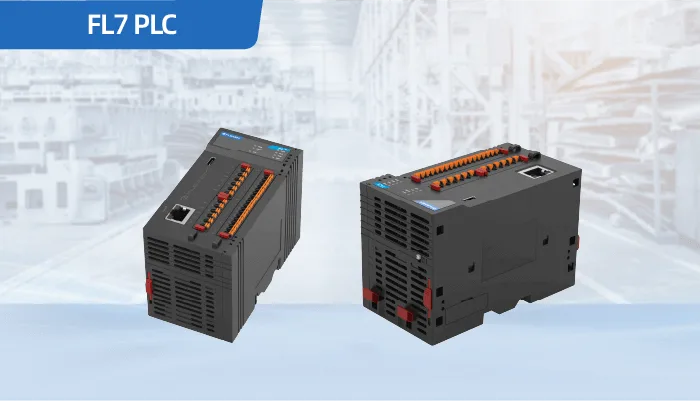

Flexem FL7 Serisi PLC
Ürün kodu: FL7-SERIES
Karmaşık makine otomasyonu ve çok eksenli hareket kontrolü için darbe (pulse) tipli hareket kontrolcüsü. Dahili yüksek hızlı darbe giriş/çıkışı, interpolasyon ve elektronik kam algoritmaları, 8 nokta yüksek hızlı sayıcı, sağa 16 genişleme modülü.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Platform ve Protokoller
Teknik Özellikler
| Marka | Flexem |
|---|---|
| Model / Ürün Kodu | FL7-SERIES |
| Seri | FL7 (FL721 / FL721S) |
| Ürün Tipi | Darbe (pulse) tipli hareket kontrolcüsü PLC |
| Yazılım Standardı | IEC 61131-3 · hareket kontrolü PLCopen belirtimine uygun |
| Programlama Dilleri | Merdiven diyagramı (LD) ve yapısal metin (ST) |
| Besleme | DC 24 V |
| Dahili Giriş | 8 nokta · DC 24 V · 7 mA · çift yönlü transistör · NPN/PNP |
| Dahili Çıkış | 8 nokta transistör (NPN ya da PNP, 500 mA) · 6 nokta röle (DC 24 V / AC 220 V, 2 A) |
| Yüksek Hızlı Sayıcı | 8 nokta · 4 × A/B faz · tek faz 200 kHz · darbe/yön 200 kHz · A/B faz 100 kHz |
| Darbe Çıkışı (PTO) | 4 eksen · darbe + yön kipi · NPN 200 kHz, PNP 100 kHz · röle modellerinde yok |
| PTO Akımı | 0,1 A (yüksek hızlı çıkışta) · 0,5 A (normal çıkışta) |
| Hareket İşlevleri | İnterpolasyon ve elektronik kam algoritmaları |
| Ethernet | 1 × RJ45 |
| Seri Port | 1 × RS485 (FL721S) · 2 × RS485 (FL721) |
| USB | Type-C |
| Bellek | ROM 2 MB (proje ve yapılandırma) · RAM 192 KB (değişkenler) |
| Sağ Genişleme | En fazla 16 modül — dijital G/Ç, analog G/Ç, sıcaklık sensörü (FL8 ile ortak modüller) |
| Sol Genişleme | 1 × IoT genişleme modülü |
| Saat | Dahili RTC — besleme kesilse de bir yıl çalışır |
| Listedeki Modeller | 6 model · NPN, PNP ve röle çıkışlı sürümler · genişlemeli (FL721) ve genişlemesiz (FL721S) |
Model Listesi
FL721S — genişlemesiz 3 model
| Model | Çıkış Tipi | Dijital Giriş | Dijital Çıkış | Yüksek Hızlı Sayıcı | Darbe Çıkışı (PTO) | Seri Port |
|---|---|---|---|---|---|---|
| FL721S-0808N-D | NPN transistör | 8 | 8 | 8 × 200 kHz | 4 eksen · 200 kHz | 1 × RS485 |
| FL721S-0808P-D | PNP transistör | 8 | 8 | 8 × 200 kHz | 4 eksen · 100 kHz | 1 × RS485 |
| FL721S-0806R-D | Röle | 8 | 6 | 8 × 200 kHz | — | 1 × RS485 |
FL721 — 16 modül 3 model
| Model | Çıkış Tipi | Dijital Giriş | Dijital Çıkış | Yüksek Hızlı Sayıcı | Darbe Çıkışı (PTO) | Seri Port |
|---|---|---|---|---|---|---|
| FL721-0808N-D | NPN transistör | 8 | 8 | 8 × 200 kHz | 4 eksen · 200 kHz | 2 × RS485 |
| FL721-0808P-D | PNP transistör | 8 | 8 | 8 × 200 kHz | 4 eksen · 100 kHz | 2 × RS485 |
| FL721-0806R-D | Röle | 8 | 6 | 8 × 200 kHz | — | 2 × RS485 |
Açıklama
Darbe tipli hareket kontrolcüsü
FL7 serisi PLC, karmaşık makine otomasyonu ve çok eksenli hareket kontrolü uygulamaları için tasarlanmıştır. Dahili yüksek hızlı darbe giriş/çıkış yetenekleri sayesinde çeşitli interpolasyon ve elektronik kam algoritmalarını destekler.
Nesne yönelimli programlama
FL7, nesne yönelimli programlama yaklaşımıyla tasarlanmıştır ve IEC 61131-3 standardına uygundur. Merdiven diyagramı (LD) ve yapısal metin (ST) dillerini destekler; hareket kontrol işlevleri PLCopen belirtimini karşılar. Nesne yönelimli, görev tabanlı yapı programın yeniden kullanılabilirliğini artırır.

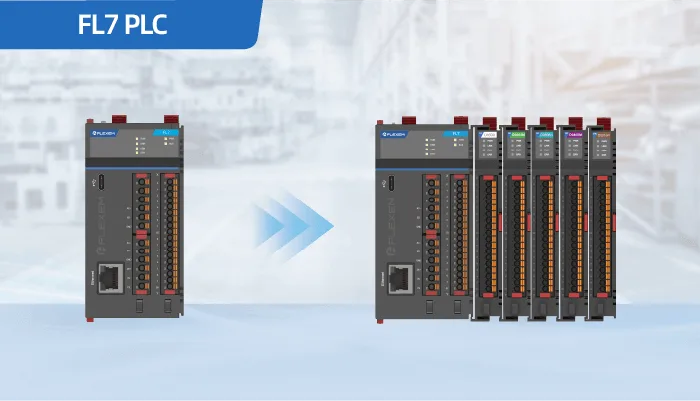

Sistem yapısı ve genişleme
CPU’nun sağ tarafına en fazla 16 genişleme modülü, sol tarafına 1 IoT genişleme modülü takılabilir. Genişleme modülü çeşitleri: dijital giriş, dijital çıkış, dijital giriş/çıkış, analog giriş, analog çıkış ve sıcaklık sensörü giriş modülleri.
⚠️ Bir CPU’nun taşıyabileceği modül sayısı, takılan modüllerin tipine ve güç tüketimine göre değişir; üst sınır 16’dır.
FL7 ve FL8 serileri aynı genişleme modüllerini kullanır.
Yüksek hızlı sayıcı ve darbe çıkışı
Dahili 8 nokta yüksek hızlı sayıcı; A/B faz sayma, darbe/yön sayma ve tek/çift faz sayma kiplerini destekler. Sayma frekansı tek fazda 200 kHz, darbe/yön kipinde 200 kHz, A/B fazda 100 kHz’e kadar çıkar.
Darbe çıkışı darbe + yön kipinde çalışır; NPN çıkışta en fazla 200 kHz. Yüksek hızlı çıkışta akım 0,1 A, normal çıkışta 0,5 A’dir.
Gerçek zamanlı saat
Bütün FL7 modellerinde dahili RTC bulunur. Harici besleme kesildikten sonra bile dahili güç kaynağıyla bir yıl çalışmaya devam eder.
Model listesi
Yukarıdaki tablolar Türkiye listesindeki 6 modeli seriye göre iki bölümde gösterir; her bölüm ayrı açılıp kapanır. FL721S genişleme kabul etmez ve tek seri portludur; FL721 sağa 16 modül alır ve iki seri porta sahiptir. Listede olmayan yapılandırmalar için teklif isteyebilirsiniz.
Kullanım Alanları
- Ambalaj ve paketleme makineleri
- Elektronik üretim ekipmanları
- Yarı iletken üretim ekipmanları
- Takım tezgâhları
- Fotovoltaik üretim ekipmanları
- Lityum pil üretim ekipmanları
- Çok eksenli hareket kontrolü gerektiren özel makineler
