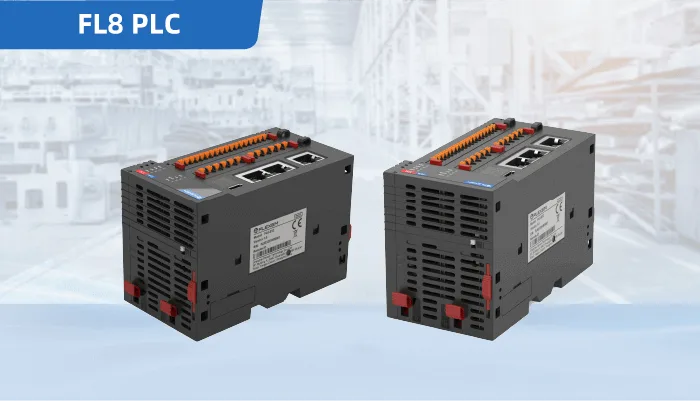

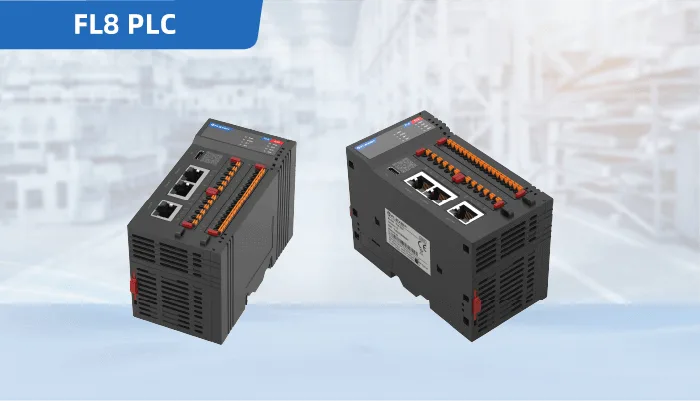

Flexem FL8 Serisi PLC
Ürün kodu: FL8-SERIES
CODESYS platformu üzerinde geliştirilmiş, IEC 61131-3 mimarisinde orta ölçekli PLC ve hareket kontrolcüsü. Dahili yüksek hızlı EtherCAT hareket kontrol veri yolu, dahili CANopen, Ethernet ve seri port; 4 – 32 eksen kapasitesi.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Platform ve Protokoller
Teknik Özellikler
| Marka | Flexem |
|---|---|
| Model / Ürün Kodu | FL8-SERIES |
| Seri | FL8 |
| Ürün Tipi | Orta ölçekli PLC / EtherCAT hareket kontrolcüsü |
| Platform | CODESYS |
| Yazılım Standardı | IEC 61131-3 |
| CPU | Dört çekirdek 1 GHz |
| RAM | 1 GB (FL8-E8) · 2 GB (FL8-E16 ve FL8-E32) |
| Depolama | 4 GB (FL8-E8) · 8 GB (FL8-E16 ve FL8-E32) |
| Eksen Kapasitesi | 4 / 8 / 16 / 32 eksen (EtherCAT + darbe ekseni) |
| Darbe Ekseni | 6 × 200 kHz (PNP modellerde 6 × 100 kHz) |
| Enkoder Girişi | 7 × 200 kHz darbe girişi |
| Dahili G/Ç | 8 giriş (source/drain) · 8 çıkış — modele göre NPN, PNP ya da röle |
| EtherCAT | EtherCAT master × 1, en fazla 72 slave |
| Ethernet | 2 × 100M |
| Seri Port | 2 × RS485 |
| CAN | 1 × CAN |
| Sağ Genişleme | En fazla 31 G/Ç modülü (FL7 ile ortak modüller) |
| Sol Genişleme Kartı | Destekli — 4G Cat1 / kablosuz WiFi, konsol portu |
| Program Belleği | 32 MB |
| Kullanıcı Verisi | 128 MB |
| Veri Kapasitesi | I bölgesi 128 KB · Q bölgesi 128 KB · M bölgesi 512 KB · kalıcı alan 800 KB · diğer değişkenler sınırsız |
| Diğer Arayüz | USB (Type-C) — program yükleme/indirme ve veri saklama |
| Programlama Dilleri | IL, LD, ST, SFC, CFC, FBD |
| Hareket İşlevleri | Elektronik kam ve elektronik dişli destekli |
| Saat | Dahili RTC |
| Besleme | DC 24 V ±20% |
| Not | OPC UA, üreticinin ürün sayfasında "yakında" olarak işaretlidir. |
| Listedeki Modeller | 12 model · 4 / 8 / 16 / 32 eksen · NPN, PNP ve röle çıkışlı sürümler |
Model Listesi
NPN 4 model
| Model | Eksen Kapasitesi | Darbe Çıkışı | EtherCAT Çevrim Süresi | CPU |
|---|---|---|---|---|
| FL8-E4-D | 4 eksen | 6 × 200 kHz | 1 ms | Dört çekirdek 1 GHz |
| FL8-E8-D | 8 eksen | 6 × 200 kHz | 1 ms | Dört çekirdek 1 GHz |
| FL8-E16-D | 16 eksen | 6 × 200 kHz | 2 ms | Dört çekirdek 1 GHz |
| FL8-E32-D | 32 eksen | 6 × 200 kHz | 4 ms | Dört çekirdek 1 GHz |
PNP 4 model
| Model | Eksen Kapasitesi | Darbe Çıkışı | EtherCAT Çevrim Süresi | CPU |
|---|---|---|---|---|
| FL8-E4P-D | 4 eksen | 6 × 200 kHz | 1 ms | Dört çekirdek 1 GHz |
| FL8-E8P-D | 8 eksen | 6 × 100 kHz | 1 ms | Dört çekirdek 1 GHz |
| FL8-E16P-D | 16 eksen | 6 × 100 kHz | 2 ms | Dört çekirdek 1 GHz |
| FL8-E32P-D | 32 eksen | 6 × 100 kHz | 4 ms | Dört çekirdek 1 GHz |
Röle 4 model
| Model | Eksen Kapasitesi | Darbe Çıkışı | EtherCAT Çevrim Süresi | CPU |
|---|---|---|---|---|
| FL8-E4R-D | 4 eksen | Röle çıkışı | 1 ms | Dört çekirdek 1 GHz |
| FL8-E8R-D | 8 eksen | Röle çıkışı | 1 ms | Dört çekirdek 1 GHz |
| FL8-E16R-D | 16 eksen | Röle çıkışı | 2 ms | Dört çekirdek 1 GHz |
| FL8-E32R-D | 32 eksen | Röle çıkışı | 4 ms | Dört çekirdek 1 GHz |
Açıklama
PLC ve hareket kontrolü tek platformda
FL8 akıllı kontrolcü, CODESYS platformu üzerinde geliştirilmiş orta ölçekli bir PLC’dir. IEC 61131-3 mimarisi, dahili yüksek hızlı EtherCAT hareket kontrol veri yolu, dahili Ethernet ve seri port taşır; OPC UA ve Modbus protokollerini destekleyerek üst kontrol sistemine doğrudan bağlanır ve sistemin bütününün eniyilenmesini sağlar.
Öne çıkan özellikler
IEC 61131-3 uluslararası yazılım standardına uygunluk
PLC ve hareket kontrolü için bütünleşik kontrol platformu
EtherCAT yüksek hızlı hareket kontrol veri yolu
Nesne yönelimli programlama
Dahili yüksek hızlı G/Ç ve bütünleşik CANopen haberleşmesi
Sahaya yayılmış (dağıtık) sistem yapısı
FL8, yüksek hızlı EtherCAT hareket kontrol veri yolunu destekleyerek karmaşık makinelerde hassas hareket kontrolü gerçekleştirir. Dahili CANopen saha veri yolu, sahadaki slave cihazlara bağlanmayı kolaylaştırır. Dahili Ethernet ve seri portlar Modbus protokollerini destekler; üst kontrol sistemiyle bağlantıyı kurarak sistemin bütününün eniyilenmesini sağlar.
Genişleme

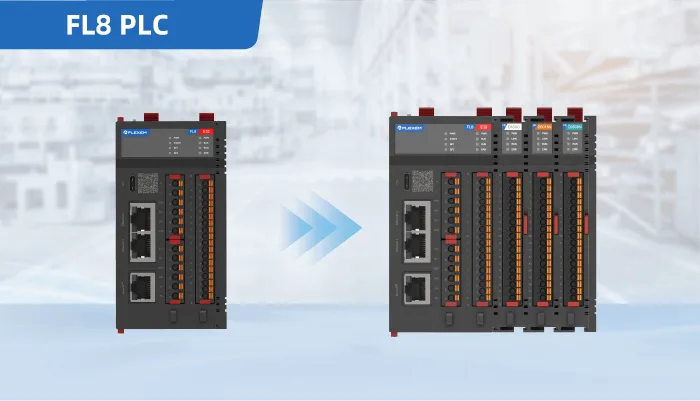

Sağ tarafa en fazla 31 G/Ç modülü takılabilir. Sol tarafta genişleme kartı desteklenir (4G Cat1 / kablosuz WiFi, konsol portu). Uzak G/Ç için FR-ECAT EtherCAT bus coupler kullanılır. FL7 ve FL8 serileri aynı G/Ç modüllerini kullanır.
Model listesi
Yukarıdaki tablolar Türkiye listesindeki 12 modeli çıkış tipine göre üç bölümde gösterir; her bölüm ayrı açılıp kapanır. Eksen sayısı EtherCAT ekseni + darbe eksenini kapsar. Listede olmayan yapılandırmalar için teklif isteyebilirsiniz.
Kullanım Alanları
- Ambalaj ve paketleme makineleri
- Elektronik üretim ekipmanları
- Yarı iletken üretim ekipmanları
- Takım tezgâhları
- Fotovoltaik üretim ekipmanları
- Lityum pil üretim ekipmanları
- Çok eksenli hareket kontrolü gerektiren özel makineler
