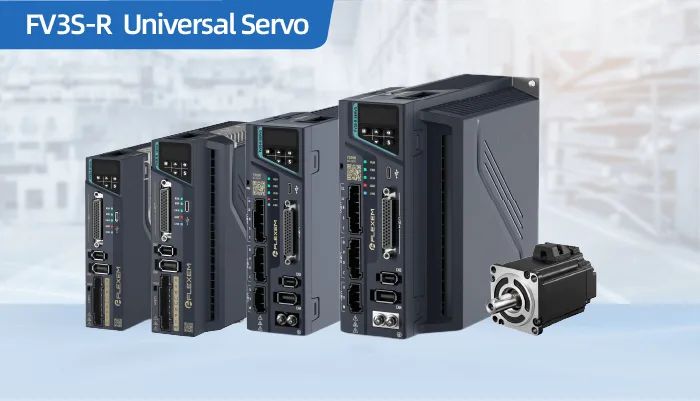

Flexem FV3S-R3 Serisi Servo Sistemi (EtherCAT)
Ürün kodu: FV3S-R3-ECAT
Eşleştirilmiş servo motor + sürücü sistemi — standart döner servo (FV3S). EtherCAT saha veri yolu, 17 bit çok turlu mutlak enkoderli motorlar. 50 W – 1800 W güç aralığı, 1 faz 220 V ve 3 faz 220/380 V sürücüler; frenli ve frensiz motor seçenekleri.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Platform ve Protokoller
Teknik Özellikler
| Marka | Flexem |
|---|---|
| Model / Ürün Kodu | FV3S-R3-ECAT |
| Ürün Tipi | Servo motor + sürücü sistemi (eşleştirilmiş) |
| Seri | FV3S-R3 (standart döner servo) |
| Kontrol | EtherCAT saha veri yolu |
| Enkoder | 17 bit çok turlu mutlak (multi-turn absolute) |
| Dijital G/Ç | 4 DI / 4 DO (EtherCAT tipi) |
| Besleme | 1 faz 200–240 VAC · 3 faz 220 / 380 VAC (modele göre) |
| Kontrol Beslemesi | Dahili 24 V |
| Frenleme Direnci | Harici |
| Hata Ayıklama | Type-C bağlantı noktası |
| Kablosuz | Bluetooth ile parametre yükleme/indirme |
| Güç Aralığı | 50 W – 1800 W |
| Flanş | 40–80 mm (3000 rpm) · 130 mm (1500 rpm) |
| Fren Seçeneği | Her güçte frenli (−232) ve frensiz (−230) motor |
| Listedeki Modeller | 24 motor (12 frenli + 12 frensiz) |
Model Listesi
FV3S-R3 EtherCAT — servo motor + eşleşen sürücü ve kablolar 24 model
| Servo Motor | Güç | Flanş | Devir | Atalet | Enkoder | Fren | Servo Sürücü | Besleme | Motor Kablosu | Enkoder Kablosu |
|---|---|---|---|---|---|---|---|---|---|---|
| EAM-WH-A530A-230 | 50 W | 40 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3S-R3-NA1R1 | 1 faz 220 V | FVL-MMA00-05-E | FVL-PA720-05-E |
| EAM-WH-A530A-232 | 50 W | 40 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3S-R3-NA1R1 | 1 faz 220 V | FVL-MBA00-05-E | FVL-PA720-05-E |
| EAM-WH-0130A-230 | 100 W | 40 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3S-R3-NA1R1 | 1 faz 220 V | FVL-MMA00-05-E | FVL-PA720-05-E |
| EAM-WH-0130A-232 | 100 W | 40 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3S-R3-NA1R1 | 1 faz 220 V | FVL-MBA00-05-E | FVL-PA720-05-E |
| EAM-WH-0230A-230 | 200 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3S-R3-NA1R6 | 1 faz 220 V | FVL-MMA00-05-E | FVL-PA720-05-E |
| EAM-WH-0230A-232 | 200 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3S-R3-NA1R6 | 1 faz 220 V | FVL-MBA00-05-E | FVL-PA720-05-E |
| EAM-WH-0430A-230 | 400 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3S-R3-NA2R8 | 1 faz 220 V | FVL-MMA00-05-E | FVL-PA720-05-E |
| EAM-WH-0430A-232 | 400 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3S-R3-NA2R8 | 1 faz 220 V | FVL-MBA00-05-E | FVL-PA720-05-E |
| EAM-WH-0830A-230 | 750 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3S-R3-NA5R5 | 1 faz 220 V | FVL-MMA00-05-E | FVL-PA720-05-E |
| EAM-WH-0830A-232 | 750 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3S-R3-NA5R5 | 1 faz 220 V | FVL-MBA00-05-E | FVL-PA720-05-E |
| EAM-WH-1030A-230 | 1000 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3S-R3-NA6R0 | 1 faz 220 V | FVL-MMA00-05-E | FVL-PA720-05-E |
| EAM-WH-1030A-232 | 1000 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3S-R3-NA6R0 | 1 faz 220 V | FVL-MBA00-05-E | FVL-PA720-05-E |
| EAM-WG-0915A-230 | 850 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Yok | FV3S-R3-NA6R0 | 1 faz 220 V | FVL-MMC01-05-E | FVL-PA721-05-E |
| EAM-WG-0915A-232 | 850 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Var | FV3S-R3-NA6R0 | 1 faz 220 V | FVL-MBC01-05-E | FVL-PA721-05-E |
| EAM-WG-0915T-230 | 850 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Yok | FV3S-R3-NT3R5 | 3 faz 380 V | FVL-MMC01-05-E | FVL-PA721-05-E |
| EAM-WG-0915T-232 | 850 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Var | FV3S-R3-NT3R5 | 3 faz 380 V | FVL-MBC01-05-E | FVL-PA721-05-E |
| EAM-WG-1315A-230 | 1300 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Yok | FV3S-R3-NC7R6 | 3 faz 220 V | FVL-MMC01-05-E | FVL-PA721-05-E |
| EAM-WG-1315A-232 | 1300 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Var | FV3S-R3-NC7R6 | 3 faz 220 V | FVL-MBC01-05-E | FVL-PA721-05-E |
| EAM-WG-1315T-230 | 1300 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Yok | FV3S-R3-NT5R4 | 3 faz 380 V | FVL-MMC01-05-E | FVL-PA721-05-E |
| EAM-WG-1315T-232 | 1300 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Var | FV3S-R3-NT5R4 | 3 faz 380 V | FVL-MBC01-05-E | FVL-PA721-05-E |
| EAM-WG-1815A-230 | 1800 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Yok | FV3S-R3-NC012 | 3 faz 220 V | FVL-MMC01-05-E | FVL-PA721-05-E |
| EAM-WG-1815A-232 | 1800 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Var | FV3S-R3-NC012 | 3 faz 220 V | FVL-MBC01-05-E | FVL-PA721-05-E |
| EAM-WG-1815T-230 | 1800 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Yok | FV3S-R3-NT8R4 | 3 faz 380 V | FVL-MMC01-05-E | FVL-PA721-05-E |
| EAM-WG-1815T-232 | 1800 W | 130 mm | 1500 rpm | Orta | 17 bit çok turlu mutlak | Var | FV3S-R3-NT8R4 | 3 faz 380 V | FVL-MBC01-05-E | FVL-PA721-05-E |
Açıklama
Eşleştirilmiş servo sistemi — standart seri (FV3S)
FV3S-R3, birbirine eşleştirilmiş servo sürücü ve servo motorlardan oluşan standart bir döner servo sistemidir. Sürücü ve motor birlikte seçildiğinden kablolama, enkoder ve fren bağlantıları hazır bir set olarak sunulur. Bu sayfa serinin EtherCAT sürümünü kapsar (motorlar pulse sürümüyle aynıdır).
Kontrol ve haberleşme
Sürücü EtherCAT üzerinden kumanda edilir; 4 dijital giriş / 4 dijital çıkış (EtherCAT tipi) bulunur. Parametre ayarı için Type-C hata ayıklama bağlantı noktası ve Bluetooth ile parametre yükleme/indirme sunar.
Motor ve enkoder
Motorlar 17 bit çok turlu mutlak (multi-turn absolute) enkoder taşır. Gam 50 W ile 1800 W arasında; küçük motorlar 40–80 mm flanşlı ve 3000 rpm, büyük motorlar 130 mm flanşlı ve 1500 rpm’dir. Her güç seviyesi frenli ve frensiz olmak üzere iki motor seçeneğiyle sunulur (kod son eki −230 frensiz, −232 frenli).

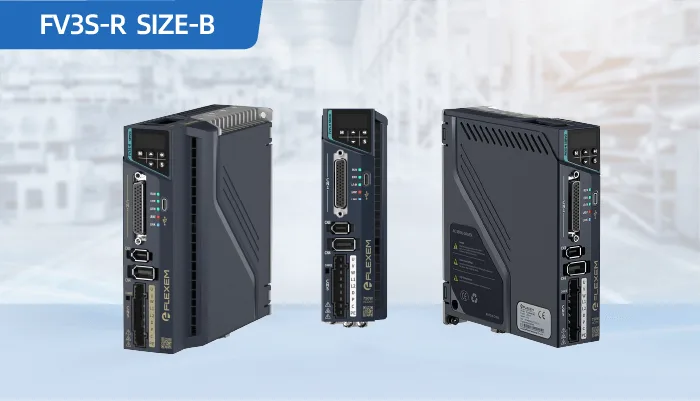

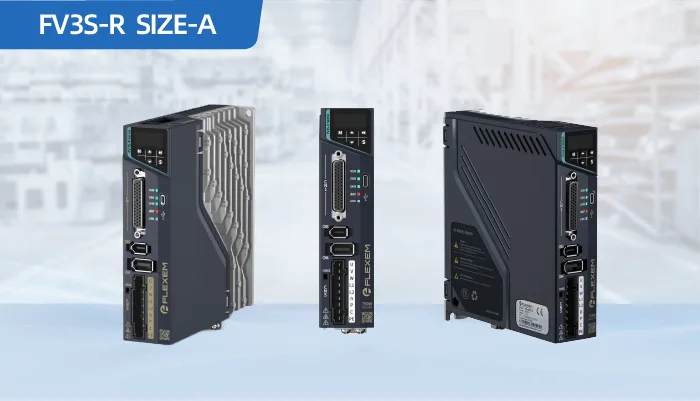

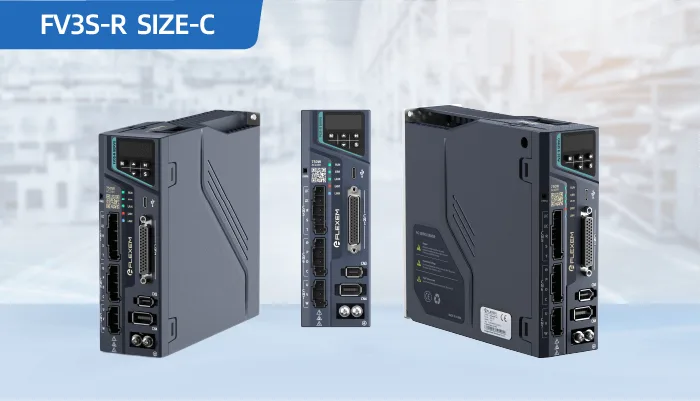

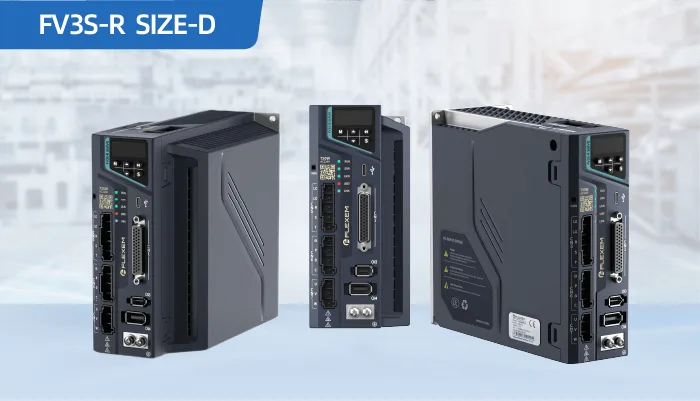

Sürücü
Güce göre tek faz 220 V ya da üç faz 220 / 380 V beslemeli sürücüler kullanılır; kontrol için dahili 24 V kaynağı ve harici frenleme direnci desteklenir. Bir sürücü, aynı güçteki hem frenli hem frensiz motorla çalışır.
Model listesi
Aşağıdaki tablo Türkiye listesindeki 24 servo motoru (12 frenli + 12 frensiz) gösterir; her satırda o motora eşleşen servo sürücü, sürücünün beslemesi, motor kablosu ve enkoder kablosu birlikte verilir. Aynı güçteki frenli ve frensiz motor aynı sürücüyü paylaşır; kablolar 5 m’dir. Listede olmayan yapılandırmalar için teklif isteyebilirsiniz.
Kullanım Alanları
- Makine otomasyonu ve konumlandırma
- Ambalaj ve paketleme makineleri
- Baskı ve tekstil makineleri
- Kesme, besleme ve etiketleme sistemleri
- CNC ve özel makine uygulamaları
- Üretim hatları
