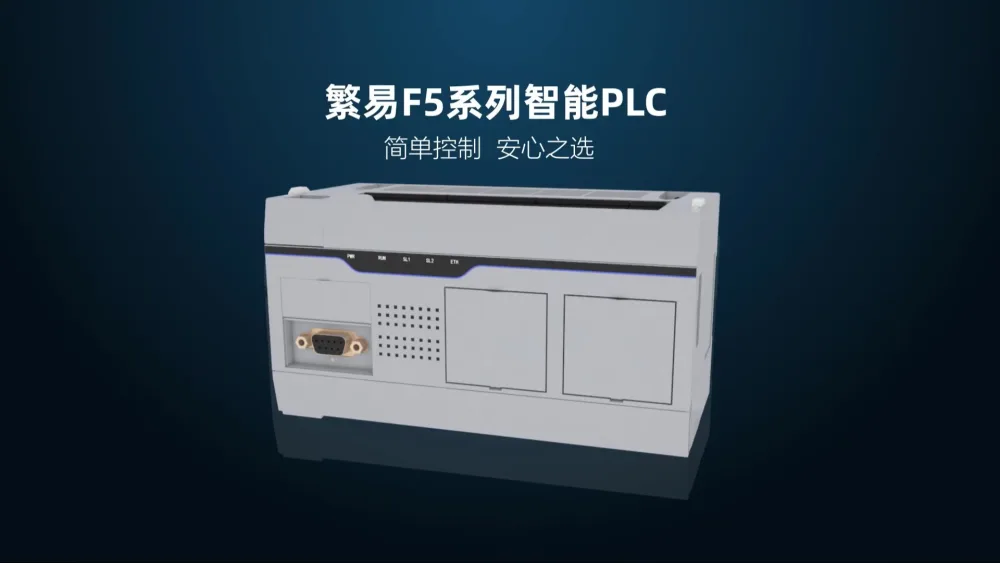

Flexem F5 Serisi PLC
Ürün kodu: F5-SERIES
Flexem'in kendi FS-Unified platformu üzerinde geliştirilen, IEC 61131-3 mimarisinde ve PLCopen komut kümesine sahip PLC ailesi. Elektronik kam, elektronik dişli ve interpolasyon işlevleri; dahili Ethernet ve seri port; 20/30/40 nokta G/Ç seçenekleri.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Platform ve Protokoller
Teknik Özellikler
| Marka | Flexem |
|---|---|
| Model / Ürün Kodu | F5-SERIES |
| Seri | F5 (FC5 standart PLC · FC5M Motion PLC) |
| Platform | FS-Unified (Flexem'in kendi platformu) |
| Yazılım Standardı | IEC 61131-3 · PLCopen komut kümesi |
| Programlama Yazılımı | FStudio Unified — grafik arayüz, görsel donanım yapılandırması |
| Programlama Dilleri | Merdiven diyagramı (LD) ve yapısal metin (ST) |
| Hareket İşlevleri | Elektronik kam, elektronik dişli, interpolasyon |
| Besleme | DC 24 V ya da AC 220 V (modele göre) |
| Dahili G/Ç | 20 nokta (12 giriş / 8 çıkış) · 30 nokta (18/12) · 40 nokta (24/16) |
| Çıkış Tipleri | Röle · NPN transistör · PNP transistör |
| Yüksek Hızlı Darbe Girişi | FC5M — 7 nokta 100 kHz · FC5 — yok |
| Yüksek Hızlı Darbe Çıkışı | FC5M — 6 nokta 100 kHz (yalnızca transistör çıkışlı modellerde) · FC5 — yok |
| Ethernet | 1 × RJ45 · 10/100M · kendinden uyarlamalı |
| Seri Port | Seri port 1 RS485/RS232 · seri port 2 RS485 · 4800 – 115200 bps |
| Modbus Kanalı | 2 kanal (1 × DB9, 1 × klemens) |
| USB | Type-C — program yükleme/indirme, çevrimiçi izleme, yazılım güncelleme |
| Sağ Genişleme | CPU besleme kapasitesine bağlı, en fazla 31 modül |
| BD Kartı (ön genişleme) | 20 ve 30 nokta modellerde 1 · 40 nokta modellerde 2 |
| Sol Genişleme | IoT modülü ile bulut bağlantısı — uzaktan bakım ve veri izleme |
| Saat | Dahili RTC |
| Listedeki Modeller | 24 model — 15 FC5 · 9 FC5M |
Model Listesi
FC5 — standart PLC 15 model
| Model | Besleme | Çıkış Tipi | Dijital Giriş | Dijital Çıkış | BD Kartı |
|---|---|---|---|---|---|
| FC5-20MR-AC | AC 220 V | Röle | 12 | 8 | 1 |
| FC5-20MR-DC | DC 24 V | Röle | 12 | 8 | 1 |

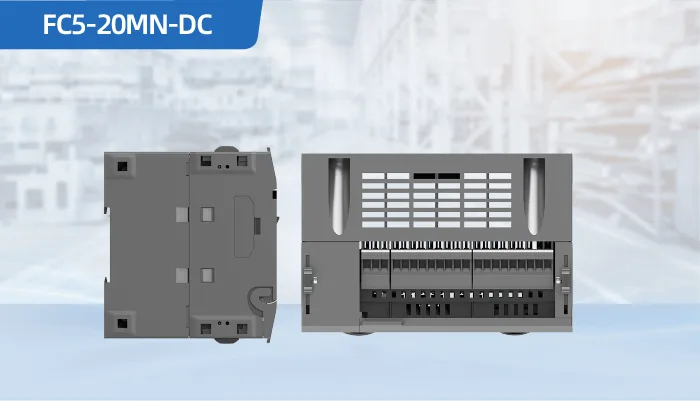

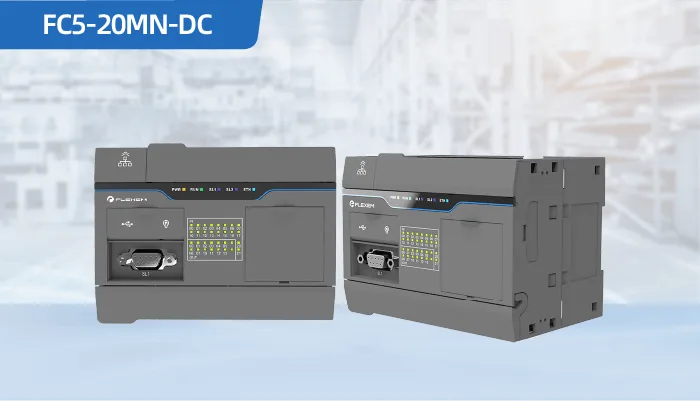

| FC5-20MN-DC | DC 24 V | NPN transistör | 12 | 8 | 1 |
| FC5-20MP-DC | DC 24 V | PNP transistör | 12 | 8 | 1 |
| FC5-20MN-AC | AC 220 V | NPN transistör | 12 | 8 | 1 |
| FC5-30MR-AC | AC 220 V | Röle | 18 | 12 | 1 |
| FC5-30MR-DC | DC 24 V | Röle | 18 | 12 | 1 |
| FC5-30MN-DC | DC 24 V | NPN transistör | 18 | 12 | 1 |
| FC5-30MP-DC | DC 24 V | PNP transistör | 18 | 12 | 1 |
| FC5-30MN-AC | AC 220 V | NPN transistör | 18 | 12 | 1 |
| FC5-40MR-AC | AC 220 V | Röle | 24 | 16 | 2 |
| FC5-40MR-DC | DC 24 V | Röle | 24 | 16 | 2 |
| FC5-40MN-DC | DC 24 V | NPN transistör | 24 | 16 | 2 |
| FC5-40MP-DC | DC 24 V | PNP transistör | 24 | 16 | 2 |

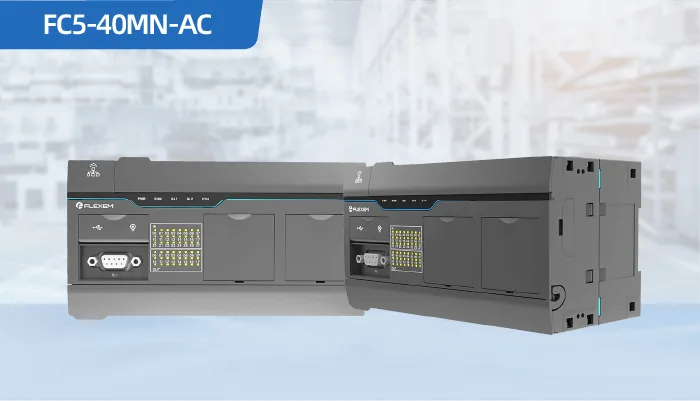

| FC5-40MN-AC | AC 220 V | NPN transistör | 24 | 16 | 2 |
FC5M — Motion PLC 9 model
| Model | Besleme | Çıkış Tipi | Dijital Giriş | Dijital Çıkış | Yüksek Hızlı Darbe Girişi | Darbe Çıkışı | BD Kartı |
|---|---|---|---|---|---|---|---|
| FC5M-20MN-DC | DC 24 V | NPN transistör | 12 | 8 | 7 × 100 kHz | 6 × 100 kHz | 1 |
| FC5M-20MP-DC | DC 24 V | PNP transistör | 12 | 8 | 7 × 100 kHz | 6 × 100 kHz | 1 |

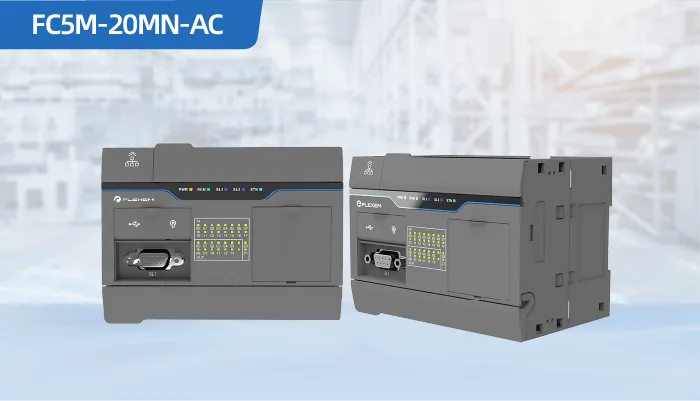

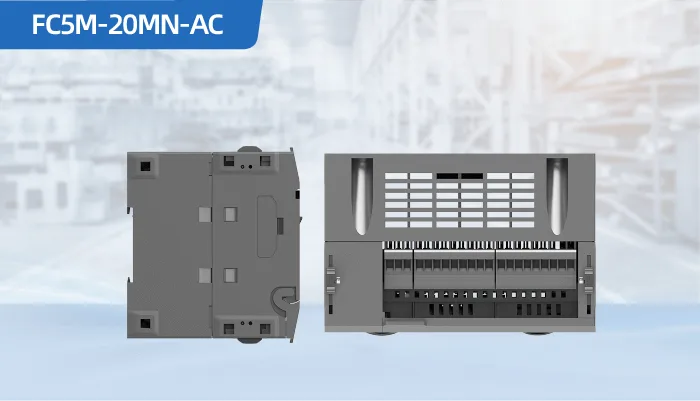

| FC5M-20MN-AC | AC 220 V | NPN transistör | 12 | 8 | 7 × 100 kHz | 6 × 100 kHz | 1 |
| FC5M-30MN-DC | DC 24 V | NPN transistör | 18 | 12 | 7 × 100 kHz | 6 × 100 kHz | 1 |
| FC5M-30MP-DC | DC 24 V | PNP transistör | 18 | 12 | 7 × 100 kHz | 6 × 100 kHz | 1 |
| FC5M-30MN-AC | AC 220 V | NPN transistör | 18 | 12 | 7 × 100 kHz | 6 × 100 kHz | 1 |
| FC5M-40MN-DC | DC 24 V | NPN transistör | 24 | 16 | 7 × 100 kHz | 6 × 100 kHz | 2 |
| FC5M-40MP-DC | DC 24 V | PNP transistör | 24 | 16 | 7 × 100 kHz | 6 × 100 kHz | 2 |

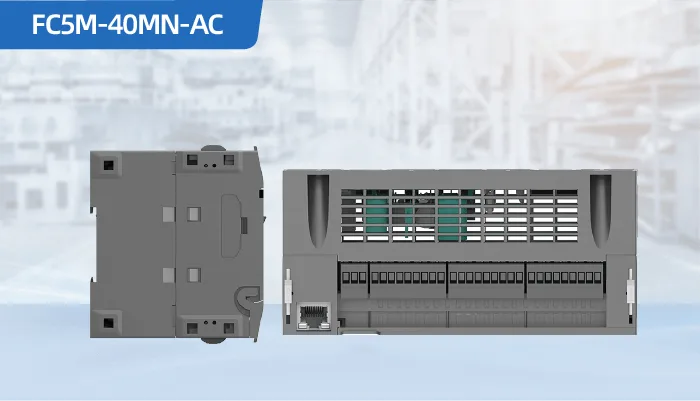

| FC5M-40MN-AC | AC 220 V | NPN transistör | 24 | 16 | 7 × 100 kHz | 6 × 100 kHz | 2 |
Açıklama
FS-Unified platformu
F5 serisi PLC, Flexem’in kendi geliştirdiği FS-Unified platformu üzerine kuruludur. IEC 61131-3 mimarisine ve PLCopen standardı komut kümesine sahiptir; elektronik kam, elektronik dişli ve interpolasyon gibi hareket kontrol işlevlerini destekler. Dahili Ethernet ve seri portu, nesne yönelimli programlama yaklaşımıyla birlikte sunar.
İki aile: FC5 ve FC5M
Seride iki aile bulunur. FC5 standart PLC ailesidir; yüksek hızlı darbe girişi ve çıkışı yoktur. FC5M ise Motion PLC’dir: 7 nokta 100 kHz yüksek hızlı darbe girişi ve 6 nokta 100 kHz darbe çıkışı taşır (yalnızca transistör çıkışlı modellerde).
Her iki ailede de 20, 30 ve 40 noktalık G/Ç seçenekleri vardır.
Merdiven diyagramı ve yapısal metin
Proje geliştirme FStudio Unified yazılımıyla yapılır; merdiven diyagramı (LD) ve yapısal metin (ST) dillerini destekler. Yazılım grafik arayüzüyle donanım yapılandırmasını görsel olarak gösterir.
Harici beslemesiz program yükleme
F5 serisine harici besleme bağlı olmasa bile, PLC ile bilgisayar arasına takılan Type-C kablosu üzerinden proje yüklenebilir.
Modbus-RTU / TCP desteği
Modbus-RTU ve Modbus-TCP protokolleri kod yazmadan yapılandırılır. Aynı protokolde birden çok slave varsa bir slave yapılandırması diğerlerine kopyalanabilir.
Zengin model ve genişleme seçeneği
Farklı besleme tipleri (DC 24 V / AC 220 V), farklı çıkış tipleri (röle, NPN, PNP) ve çok sayıda dijital/analog genişleme modülü mevcuttur. CPU’nun ön yüzüne takılan BD kartları daha ekonomik bir genişleme yolu sunar; sol tarafa takılan IoT modülü ile PLC bulut sunucusuna bağlanarak uzaktan bakım ve veri izleme yapılabilir.
⚠️ Takılabilecek modül sayısı CPU’nun besleme kapasitesine bağlıdır; üst sınır 31’dir.
Model listesi
Yukarıdaki tablolar Türkiye listesindeki 24 modeli aileye göre iki bölümde gösterir; her bölüm ayrı açılıp kapanır. Listede olmayan yapılandırmalar ve genişleme modülleri için teklif isteyebilirsiniz.
Kullanım Alanları
- Ambalaj ve paketleme makineleri
- Elektronik üretim ekipmanları
- Yarı iletken üretim ekipmanları
- Takım tezgâhları
- Fotovoltaik üretim ekipmanları
- Lityum pil üretim ekipmanları
- Maliyet odaklı genel makine otomasyonu
