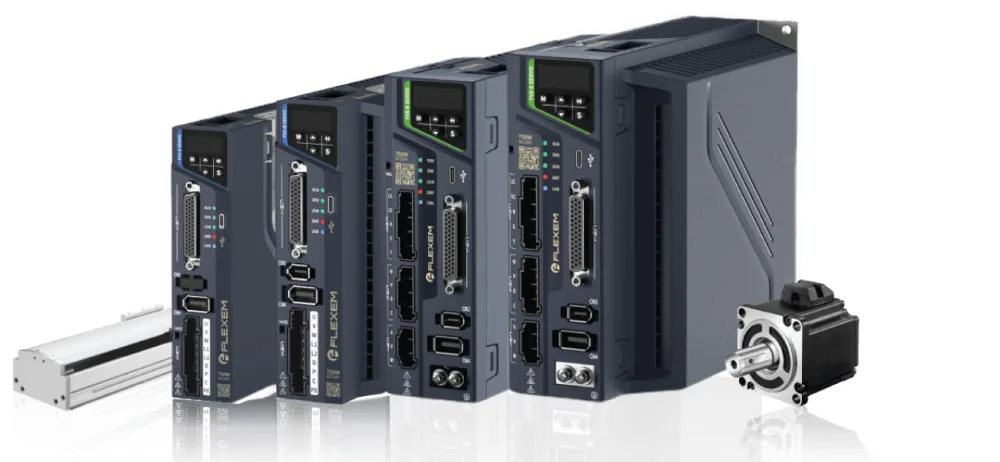

نظام سيرفو سلسلة Flexem FV5-R3 (EtherCAT)
رمز المنتج: FV5-R3-ECAT
نظام سيرفو مُقترن — السلسلة المتقدّمة (FV5) FV5-R3 نظام سيرفو دوّار متقدّم (advanced) صُمِّم لمحاور النقل والمناولة والتطبيقات التي تتطلب دقة عالية، ويتكوّن من مُشغِّلات سيرفو (servo drives) ومحرّكات سيرفو مُقترنة ببعضها. تغطّي هذه الصفحة نسخة EtherCAT من السلسلة (المحرّكات…
الهاتف: 0850 885 03 51
ورقة البيانات ودليل الاستخدام وحزم البرامج إن وجدت.
المنصات والبروتوكولات
المواصفات التقنية
| العلامة التجارية | Flexem |
|---|---|
| الطراز / رمز المنتج | FV5-R3-ECAT |
| نوع المنتج | نظام محرك سيرفو + مشغّل (متطابق) |
| السلسلة | FV5-R3 (سيرفو دوّار متقدّم) |
| التحكم | ناقل بيانات ميداني EtherCAT |
| المرمّز (Encoder) | 17 bit مطلق متعدد الدورات (multi-turn absolute) |
| الحلقة المغلقة الكاملة | نعم (full closed-loop) |
| الفرملة | كبح ديناميكي قياسي · مقاومة كبح داخلية/خارجية (حسب الطراز) |
| التغذية بالطاقة | 3 أطوار 380 VAC (طراز واحد 3 أطوار 220 VAC) |
| تغذية التحكم | داخلي 24 V |
| لاسلكي | رفع/تنزيل المعاملات عبر Bluetooth |
| نطاق القدرة | 1800 W – 7500 W |
| الفلنجة | 110 – 180 mm |
| السرعة | 1500 – 3000 rpm (حسب الطراز) |
| خيار الفرملة | محرك مع فرامل (−232) وبدون فرامل (−230) لكل استطاعة |
| الطرازات المدرجة في القائمة | 18 محرك (9 مع فرامل + 9 بدون فرامل) |
قائمة الطرازات
FV5-R3 EtherCAT — محرك سيرفو + مشغّل مطابق وكبلات 18 طرازات
| Servo Motor | القدرة | الفلنجة | السرعة | العطالة | المرمّز (Encoder) | الفرملة | محرك السيرفو | التغذية بالطاقة | كابل المحرك | كابل الفرملة | كابل المرمّز |
|---|---|---|---|---|---|---|---|---|---|---|---|
| EAM-WH-1830A-230 | 1800 W | 110 mm | 3000 rpm | عالٍ | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NC012 | 3 أطوار 220 V | FVL-MMC01-05-E | FVL-PA721-05-E | |
| EAM-WH-1830A-232 | 1800 W | 110 mm | 3000 rpm | عالٍ | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NC012 | 3 أطوار 220 V | FVL-MMC01-05-E | FVL-MSA02-05-E | FVL-PA721-05-E |
| EAM-WF-2020T-230 | 2000 W | 130 mm | 2000 rpm | منخفض | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT8R4 | 3 أطوار 380 V | FVL-MMC01-05-E | FVL-PA721-05-E | |
| EAM-WF-2020T-232 | 2000 W | 130 mm | 2000 rpm | منخفض | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT8R4 | 3 أطوار 380 V | FVL-MBC01-05-E | FVL-PA721-05-E | |
| EAM-WG-2915T-230 | 2900 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-PA721-05-E | |
| EAM-WG-2915T-232 | 2900 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-MSA01-05-E | FVL-PA721-05-E |
| EAM-WG-3020T-230 | 3000 W | 130 mm | 2000 rpm | متوسط | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MMC01-05-E | FVL-PA721-05-E | |
| EAM-WG-3020T-232 | 3000 W | 130 mm | 2000 rpm | متوسط | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MBC01-05-E | FVL-PA721-05-E | |
| EAM-WG-3030T-230 | 3000 W | 130 mm | 3000 rpm | متوسط | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MMC01-05-E | FVL-PA721-05-E | |
| EAM-WG-3030T-232 | 3000 W | 130 mm | 3000 rpm | متوسط | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MMC01-05-E | FVL-MSA02-05-E | FVL-PA721-05-E |
| EAM-WG-3825T-230 | 3800 W | 130 mm | 2500 rpm | متوسط | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MMC01-05-E | FVL-PA721-05-E | |
| EAM-WG-3825T-232 | 3800 W | 130 mm | 2500 rpm | متوسط | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT012 | 3 أطوار 380 V | FVL-MMC01-05-E | FVL-MSA02-05-E | FVL-PA721-05-E |
| EAM-WG-4415T-230 | 4400 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT017 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-PA721-05-E | |
| EAM-WG-4415T-232 | 4400 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT017 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-MSA01-05-E | FVL-PA721-05-E |
| EAM-WG-5515T-230 | 5500 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT021 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-PA721-05-E | |
| EAM-WG-5515T-232 | 5500 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT021 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-MSA01-05-E | FVL-PA721-05-E |
| EAM-WG-7515T-230 | 7500 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | بدون فرامل | FV5-R3-NT026 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-PA721-05-E | |
| EAM-WG-7515T-232 | 7500 W | 180 mm | 1500 rpm | متوسط | 17 bit مطلق متعدد الدورات | مع فرامل | FV5-R3-NT026 | 3 أطوار 380 V | FVL-MMC02-05-E | FVL-MSA01-05-E | FVL-PA721-05-E |
الوصف
نظام سيرفو مُقترن — السلسلة المتقدّمة (FV5)
FV5-R3 نظام سيرفو دوّار متقدّم (advanced) صُمِّم لمحاور النقل والمناولة والتطبيقات التي تتطلب دقة عالية، ويتكوّن من مُشغِّلات سيرفو (servo drives) ومحرّكات سيرفو مُقترنة ببعضها. تغطّي هذه الصفحة نسخة EtherCAT من السلسلة (المحرّكات مطابقة لنسخة pulse).
التحكم والاتصال
يُتحكَّم بالمُشغِّل عبر EtherCAT؛ ويوفّر تحكمًا بالحركة سريعًا وحتميًا. يوفّر وظيفة الحلقة المغلقة الكاملة (full closed-loop)، وفرملة ديناميكية قياسية، ومصدر 24 V مدمج. ولضبط المعاملات يُدعَم الرفع/التنزيل عبر Bluetooth.
المحرّك والـ encoder
تحمل المحرّكات encoder مطلقًا متعدد الدورات (multi-turn absolute) بـ 17 bit. تتراوح التشكيلة بين 1800 W و7500 W؛ وتتكوّن من محرّكات بفلنجة 110–180 mm وسرعة اسمية 1500–3000 rpm. يُقدَّم كل مستوى قدرة بخيارَي محرّك: مع فرملة ودون فرملة (لاحقة الكود −230 دون فرملة، −232 مع فرملة).
المُشغِّل (Drive)
المُشغِّلات في معظمها بتغذية ثلاثة أطوار 380 V (طراز واحد ثلاثة أطوار 220 V)؛ وتُستخدَم فرملة ديناميكية قياسية ومقاومة فرملة داخلية أو خارجية حسب الطراز. يعمل المُشغِّل الواحد مع المحرّك المزوّد بفرملة والخالي منها من القدرة نفسها.
قائمة الطُرز
يعرض الجدول أدناه 18 محرّك سيرفو (9 مع فرملة + 9 دون فرملة) في قائمة تركيا؛ ويُذكَر في كل صف المُشغِّل السيرفو المطابق وتغذية المُشغِّل وكابل المحرّك وكابل الفرملة وكابل الـ encoder معًا. تستخدم بعض الطُرز المزوّدة بفرملة كابل محرّك+فرملة مدمجًا (FVL-MBC…)؛ ولا يُذكَر في هذه الصفوف كابل فرملة منفصل. الكابلات بطول 5 m. للتكوينات غير الواردة في القائمة يمكنكم طلب عرض سعر.
مجالات الاستخدام
- الروبوتات والتحكم في الحركة
- محاور النقل والمناولة
- CNC وتحديد المواضع عالي الدقة
- آلات التعبئة والطباعة والنسيج
- خطوط الإنتاج
- تطبيقات الآلات الخاصة
