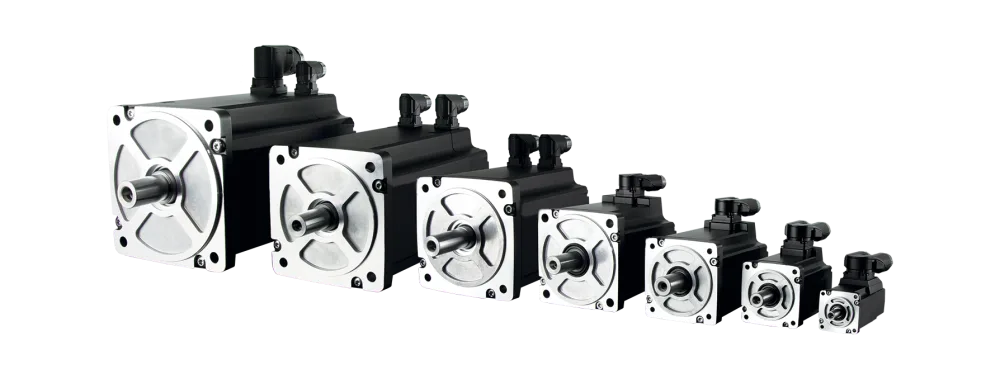

Kuhnke DSM Serisi Servo Motor
Ürün kodu: DSM-SERIES
Yüksek dinamik performans ve hassas hareket kontrolü gerektiren uygulamalar için sürekli mıknatıslı senkron servo motor serisi. 0,19 – 410 Nm stall tork, 40 – 320 mm flanş seçenekleri, düşük tork dalgalanması, frenli veya frensiz.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Teknik Özellikler
| Marka | Kuhnke |
|---|---|
| Model / Ürün Kodu | DSM-SERIES |
| Seri | DSM (DSM5 / DSM7) |
| Motor Tipi | Sürekli mıknatıslı senkron servo motor (PMSM) |
| Seri Tork Aralığı | 0,19 – 410 Nm (stall tork) |
| Flanş Seçenekleri | 40 · 60 · 85 · 115 · 142 · 190 · 260 · 320 mm |
| Öne Çıkan | Kompakt tasarım, yüksek güç yoğunluğu, düşük tork dalgalanması |
| Soğutma | Doğal soğutma (IC410); zorlanmış soğutmalı DSF sürümü mevcut |
| Koruma Sınıfı | IP65 · mil ucu IP64 · radyal keçe seçeneğiyle IP65 (DSF zorlanmış soğutmada IP54) |
| Yalıtım Sınıfı | F (IEC 60034-1) |
| Geri Besleme | Resolver 2p · Incremental Encoder 1024/2048/4096/8192 PPR + hall · Encoder sin-cos 1 Vpp · Heidenhain EQI1131 EnDat Multi Turn 2.2 · Hengstler absolute Encoder AD36 BiSS-B 31 bit Multi turn · sensorless |
| Fren | Entegre 24 VDC sürekli mıknatıslı fren ya da yay basmalı (spring applied) fren |
| Bağlantı | 90° döner M17 / M23 / M40 konnektör seçenekleri |
| Listedeki Modeller | 24 model · 0,7 – 35 Nm · 200 W – 11 kW · 3.000 rpm · 60/85/115/142 mm flanş · Resolver feedback M17 / M23 |
Model Listesi
60 mm flanş 4 model
| Ürün Kodu | Stall Tork | Güç | Devir | Akım | Geri Besleme | Fren |
|---|---|---|---|---|---|---|
| DSM5.21.1098 | 0,7 Nm | 200 W | 3.000 rpm | 1,6 A | Resolver feedback M17 | — |
| DSM5.21.1198 | 0,7 Nm | 200 W | 3.000 rpm | 1,6 A | Resolver feedback M17 | Var |
| DSM5.22.1098 | 1,4 Nm | 400 W | 3.000 rpm | 2,8 A | Resolver feedback M17 | — |
| DSM5.22.1198 | 1,4 Nm | 400 W | 3.000 rpm | 2,8 A | Resolver feedback M17 | Var |
85 mm flanş 10 model
| Ürün Kodu | Stall Tork | Güç | Devir | Akım | Geri Besleme | Fren |
|---|---|---|---|---|---|---|
| DSM5.31.1097 | 1,5 Nm | 400 W | 3.000 rpm | 1,6 A | Resolver feedback M23 | — |
| DSM5.31.1197 | 1,5 Nm | 400 W | 3.000 rpm | 1,6 A | Resolver feedback M23 | Var |
| DSM7.32.1098 | 2,8 Nm | 850 W | 3.000 rpm | 3,5 A | Resolver feedback M17 | — |
| DSM7.32.1198 | 2,8 Nm | 850 W | 3.000 rpm | 3,5 A | Resolver feedback M17 | Var |
| DSM5.32.1097 | 2,9 Nm | 850 W | 3.000 rpm | 3,2 A | Resolver feedback M23 | — |
| DSM5.32.1197 | 2,9 Nm | 850 W | 3.000 rpm | 3,2 A | Resolver feedback M23 | Var |
| DSM7.33.1098 | 3,9 Nm | 1250 W | 3.000 rpm | 4,9 A | Resolver feedback M17 | — |
| DSM7.33.1198 | 3,9 Nm | 1250 W | 3.000 rpm | 4,9 A | Resolver feedback M17 | Var |
| DSM5.33.1097 | 4,2 Nm | 1250 W | 3.000 rpm | 4,6 A | Resolver feedback M23 | — |
| DSM5.33.1197 | 4,2 Nm | 1250 W | 3.000 rpm | 4,6 A | Resolver feedback M23 | Var |
115 mm flanş 4 model
| Ürün Kodu | Stall Tork | Güç | Devir | Akım | Geri Besleme | Fren |
|---|---|---|---|---|---|---|
| DSM5.42.2097 | 7,6 Nm | 2,4 kW | 3.000 rpm | 4,7 A | Resolver feedback M23 | — |
| DSM5.42.2197 | 7,6 Nm | 2,4 kW | 3.000 rpm | 4,7 A | Resolver feedback M23 | Var |
| DSM5.43.2097 | 11,3 Nm | 3,5 kW | 3.000 rpm | 7 A | Resolver feedback M23 | — |
| DSM5.43.2197 | 11,3 Nm | 3,5 kW | 3.000 rpm | 7 A | Resolver feedback M23 | Var |
142 mm flanş 6 model
| Ürün Kodu | Stall Tork | Güç | Devir | Akım | Geri Besleme | Fren |
|---|---|---|---|---|---|---|
| DSM5.52.2097 | 19 Nm | 6 kW | 3.000 rpm | 12,4 A | Resolver feedback M23 | — |
| DSM5.52.2197 | 19 Nm | 6 kW | 3.000 rpm | 12,4 A | Resolver feedback M23 | Var |
| DSM5.53.2097 | 27 Nm | 8,5 kW | 3.000 rpm | 15,4 A | Resolver feedback M23 | — |
| DSM5.53.2197 | 27 Nm | 8,5 kW | 3.000 rpm | 15,4 A | Resolver feedback M23 | Var |
| DSM5.54.2097 | 35 Nm | 11 kW | 3.000 rpm | 20 A | Resolver feedback M23 | — |
| DSM5.54.2197 | 35 Nm | 11 kW | 3.000 rpm | 20 A | Resolver feedback M23 | Var |
Açıklama
Yüksek performans ve hassas hareket kontrolü
Kuhnke DSM Serisi Servo Motorlar; yüksek dinamik performans, hassas hareket kontrolü ve güvenilir çalışma gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiştir. Kompakt tasarımı, yüksek güç yoğunluğu ve düşük tork dalgalanması sayesinde hızlı ve kararlı hareket kontrolü sağlar.
Geniş flanş ve tork seçenekleri
40 mm flanş: 0,19 – 0,38 Nm
60 mm flanş: 0,7 – 1,4 Nm
85 mm flanş: 1,5 – 5,3 Nm
115 mm flanş: 4 – 11 Nm
142 mm flanş: 10 – 35 Nm
190 mm flanş: 15 – 70 Nm
260 mm flanş: 76 – 230 Nm
320 mm flanş: 126 – 410 Nm
DSM Serisi; yüksek hassasiyet, güçlü ivmelenme ve kararlı hareket gerektiren baskı, ambalaj, tekstil, plastik, robotik, malzeme işleme ve özel makine uygulamalarında güvenilir bir servo motor çözümü sunar.
Kuhnke DSM Serisi — yüksek dinamizm, hassas kontrol ve güçlü performans.
Model listesi
Yukarıdaki tablolar Türkiye listesindeki modelleri flanş ölçüsüne göre dört bölümde gösterir; her bölüm ayrı açılıp kapanır. Tablodaki tork değerleri stall torktur (Mo). Listede olmayan gövde ve konfigürasyonlar için teklif isteyebilirsiniz.
Kullanım Alanları
- Baskı makineleri
- Ambalaj ve paketleme makineleri
- Tekstil makineleri
- Plastik makineleri
- Robotik sistemler
- Malzeme işleme makineleri
- Özel makine ve endüstriyel otomasyon uygulamaları
