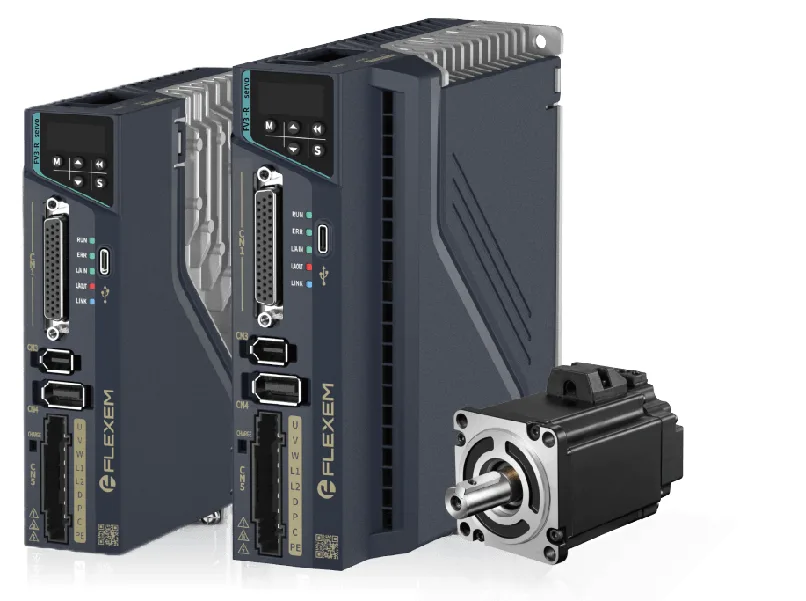

Flexem FV3-R3 Serisi Servo Sistemi (Pulse)
Ürün kodu: FV3-R3-PULSE
Eşleştirilmiş servo motor + sürücü sistemi (ekonomik döner servo). Darbe/yön ve Modbus (RS485) kontrol, 500 kHz darbe girişi, 17 bit çok turlu mutlak enkoderli motorlar. 200 W – 1000 W güç aralığı, 1 faz 220 V besleme; frenli ve frensiz motor seçenekleri.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Teknik Özellikler
| Marka | Flexem |
|---|---|
| Model / Ürün Kodu | FV3-R3-PULSE |
| Ürün Tipi | Servo motor + sürücü sistemi (eşleştirilmiş) |
| Seri | FV3-R3 (ekonomik döner servo) |
| Kontrol | Darbe/yön (pulse) + Modbus RS485 |
| Darbe Girişi | 500 kHz |
| Enkoder | 17 bit çok turlu mutlak (multi-turn absolute) |
| Enkoder Çıkışı | Diferansiyel çıkış · Z-fazı darbe OC çıkışı |
| Dijital G/Ç | 6 DI / 4 DO |
| Besleme | 1 faz 200–240 VAC (±%10) · 50/60 Hz |
| Kontrol Beslemesi | Dahili 24 V |
| Senkronizasyon Periyodu | 125 µs |
| Frenleme Direnci | Harici · min. 40 Ω |
| Hata Ayıklama | Type-C bağlantı noktası |
| Kablosuz | Bluetooth ile parametre yükleme/indirme |
| Güç Aralığı | 200 W – 1000 W |
| Devir | 3000 rpm |
| Flanş | 60 mm (200/400 W) · 80 mm (750/1000 W) |
| Atalet | Yüksek |
| Fren Seçeneği | Her güçte frenli (−232) ve frensiz (−230) motor |
| Sürücü Modelleri | FV3-R3-PA1R6 (1,6 A) · PA2R8 (2,8 A) · PA5R5 (5,5 A) · PA6R0 (6 A) |
| Kablolar | Motor kablosu FVL-MMA05 (frensiz) / FVL-MBA05 (frenli) · Enkoder kablosu FVL-PI725 · 5 m |
| Listedeki Modeller | 8 motor (4 frenli + 4 frensiz) · 4 sürücü |
Model Listesi
FV3-R3 Pulse — servo motor + eşleşen sürücü ve kablolar 8 model
| Servo Motor | Güç | Flanş | Devir | Atalet | Enkoder | Fren | Servo Sürücü | Motor Kablosu | Enkoder Kablosu |
|---|---|---|---|---|---|---|---|---|---|
| EAM-XH-0230A-230 | 200 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3-R3-PA1R6 | FVL-MMA05-05-E | FVL-PI725-05-E |
| EAM-XH-0230A-232 | 200 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3-R3-PA1R6 | FVL-MBA05-05-E | FVL-PI725-05-E |
| EAM-XH-0430A-230 | 400 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3-R3-PA2R8 | FVL-MMA05-05-E | FVL-PI725-05-E |
| EAM-XH-0430A-232 | 400 W | 60 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3-R3-PA2R8 | FVL-MBA05-05-E | FVL-PI725-05-E |
| EAM-XH-0830A-230 | 750 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3-R3-PA5R5 | FVL-MMA05-05-E | FVL-PI725-05-E |
| EAM-XH-0830A-232 | 750 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3-R3-PA5R5 | FVL-MBA05-05-E | FVL-PI725-05-E |
| EAM-XH-1030A-230 | 1000 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Yok | FV3-R3-PA6R0 | FVL-MMA05-05-E | FVL-PI725-05-E |
| EAM-XH-1030A-232 | 1000 W | 80 mm | 3000 rpm | Yüksek | 17 bit çok turlu mutlak | Var | FV3-R3-PA6R0 | FVL-MBA05-05-E | FVL-PI725-05-E |
Açıklama
Eşleştirilmiş servo sistemi
FV3-R3 serisi, birbirine eşleştirilmiş servo sürücü ve servo motorlardan oluşan ekonomik bir döner servo sistemidir. Sürücü ve motor birlikte seçildiğinden kablolama, enkoder ve fren bağlantıları hazır bir set olarak sunulur. Bu sayfa serinin darbe/yön (pulse) ve Modbus (RS485) kontrollü sürümünü kapsar.
Kontrol ve haberleşme
Sürücü darbe/yön girişi ve Modbus RS485 ile kumanda edilir; 500 kHz darbe girişi desteği vardır. Enkoder diferansiyel çıkışı ve Z-fazı darbe OC çıkışı sağlanır. Parametre ayarı için Type-C hata ayıklama bağlantı noktası ve Bluetooth ile parametre yükleme/indirme bulunur.
Motor ve enkoder
Motorlar 17 bit çok turlu mutlak (multi-turn absolute) enkoder taşır. Gam 200 W, 400 W, 750 W ve 1000 W güçlerinde; 200/400 W modelleri 60 mm, 750/1000 W modelleri 80 mm flanşlıdır. Anma devri 3000 rpm, yüksek atalet. Her güç seviyesi frenli ve frensiz olmak üzere iki motor seçeneğiyle sunulur (kod son eki −230 frensiz, −232 frenli).
Sürücü
Sürücüler tek fazlı 200–240 VAC (±%10, 50/60 Hz) ile beslenir, kontrol için dahili 24 V kaynağı vardır. 6 dijital giriş / 4 dijital çıkış, harici frenleme direnci (min. 40 Ω) ve 125 µs senkronizasyon periyodu sunar. Bir sürücü, aynı güçteki hem frenli hem frensiz motorla çalışır.
Model listesi
Aşağıdaki tablo Türkiye listesindeki 8 servo motoru (4 frenli + 4 frensiz) gösterir; her satırda o motora eşleşen servo sürücü, motor kablosu ve enkoder kablosu birlikte verilir. Aynı güçteki frenli ve frensiz motor aynı sürücüyü paylaşır. Kablolar 5 m’dir; frenli motor, fren iletkenli motor kablosuyla (FVL-MBA…) gelir. Listede olmayan yapılandırmalar için teklif isteyebilirsiniz.
Kullanım Alanları
- Makine otomasyonu ve konumlandırma
- Ambalaj ve paketleme makineleri
- Baskı ve tekstil makineleri
- Kesme, besleme ve etiketleme sistemleri
- CNC ve özel makine uygulamaları
- Üretim hatları
