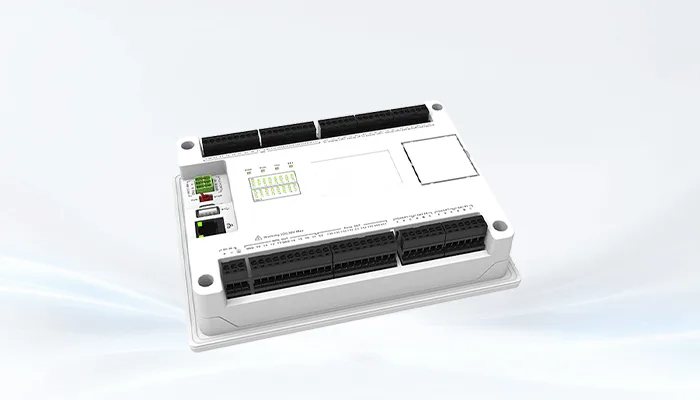

Flexem HMI + Entegre PLC (FE7070WE)
Ürün kodu: FE7070WE-PLC
HMI ve PLC tek gövdede — 7 inç rezistif dokunmatik ekran + dahili PLC. 16 dijital giriş, 16 dijital çıkış (8 röle + 8 transistör), 4 × 50 kHz yüksek hızlı darbe, 4AI + 2AO + 4×PT100; Merdiven diyagramı ve C dili ile programlanır.
Telefon: 0850 885 03 51
Veri sayfası, kullanım kılavuzu ve varsa yazılım paketleri.
Teknik Özellikler
| Marka | Flexem |
|---|---|
| Model / Ürün Kodu | FE7070WE-PLC |
| Ürün Tipi | HMI + entegre PLC (all-in-one) |
| Ekran | 7 inç · 16:9 TFT LCD · 4 telli endüstriyel rezistif dokunmatik |
| Çözünürlük | 1024×600 · 24 bit · 350 cd/m² |
| HMI İşlemci | 1 GHz çift çekirdek Cortex-A7 |
| HMI Bellek | 128 MB DDR3 + 4 GB eMMC |
| PLC İşlemci | ARM 32 bit Cortex-M3 (ayrı) |
| Dijital Giriş | 16 kanal |
| Dijital Çıkış | 16 kanal — 8 röle + 8 transistör (-32MR NPN · -32MRP PNP) |
| Yüksek Hızlı Darbe | 4 × 50 kHz |
| Analog Giriş | 4 kanal · 4–20 mA / 0–10 V · 16 bit · izole |
| Analog Çıkış | 2 kanal · 4–20 mA / 0–10 V · 12 bit · izole |
| Sıcaklık | 4 × PT100 · üç telli · izole |
| PLC Bellek | 150 KB kullanıcı programı · 4 KB kalıcı |
| Zamanlayıcı / Sayıcı | 256 zamanlayıcı · 235 sayıcı · X0–X4 yüksek hızlı kesme |
| Programlama | Merdiven Diyagramı (Ladder) ve standart C dili |
| Seri Port | COM1 RS232/RS485/RS422 · COM2 RS485 · COM3 RS232 |
| Ethernet | 1 × 10/100M |
| USB | 1 × USB Type-C OTG · 1 × USB Type-A |
| SD Kart | Var |
| Saat | Dahili RTC |
| Listedeki Modeller | 2 model — FE7070WE-32MR (NPN) · FE7070WE-32MRP (PNP) |
Model Listesi
FE7070WE HMI + PLC modelleri 2 model
| Model | Transistör Çıkış | G/Ç Yapılandırması |
|---|---|---|
| FE7070WE-32MR | NPN | 8 röle + 8 transistör NPN çıkış · 16 giriş · 4×50 kHz darbe · 4AI + 2AO + 4×PT100 |
| FE7070WE-32MRP | PNP | 8 röle + 8 transistör PNP çıkış · 16 giriş · 4×50 kHz darbe · 4AI + 2AO + 4×PT100 |
Açıklama
HMI ve PLC tek gövdede
Bu ürün, 7 inç dokunmatik operatör panelini ve tam donanımlı bir PLC’yi tek cihazda birleştirir. Ayrı bir PLC kablolamaya gerek kalmadan, hem operatör arayüzü hem de saha kontrolü aynı gövdeden yönetilir — pano yerinden ve kablolamadan tasarruf sağlar.
Operatör paneli (HMI)
7 inç 16:9 TFT LCD ekran, 4 telli endüstriyel rezistif dokunmatik panel, 1024×600 çözünürlük, 350 cd/m² parlaklık. HMI tarafı 1 GHz çift çekirdek Cortex-A7 işlemci, 128 MB DDR3 + 4 GB eMMC taşır. FStudio yazılımıyla yapılandırılır.
Dahili PLC
PLC tarafı ayrı bir ARM 32 bit Cortex-M3 işlemciyle çalışır:
16 dijital giriş · 16 dijital çıkış (8 röle + 8 transistör; -32MR NPN, -32MRP PNP)
4 × 50 kHz yüksek hızlı darbe
4 analog giriş (4–20 mA / 0–10 V · 16 bit · izole)
2 analog çıkış (4–20 mA / 0–10 V · 12 bit · izole)
4 × PT100 (üç telli · izole)
150 KB kullanıcı program belleği · 4 KB kalıcı bellek
256 zamanlayıcı · 235 sayıcı · X0–X4 üzerinde yüksek hızlı kesme
Programlama
PLC Merdiven Diyagramı (Ladder) ve standart C dili ile programlanır. Döngüsel tarama; genel komutlar 0,1 µs.
Arayüzler
COM1/COM2/COM3 seri portları (RS232/RS485), 1 × 10/100M Ethernet, USB Type-C OTG + USB Type-A, SD kart, dahili RTC.
Flexem HMI + Entegre PLC; kompakt makine otomasyonu, tek panelli uygulamalar ve pano yerinin sınırlı olduğu sistemler için ekonomik ve pratik bir çözümdür.
Model listesi
İki model yalnızca transistör çıkış tipiyle ayrılır: FE7070WE-32MR (NPN) ve FE7070WE-32MRP (PNP). Diğer tüm özellikler aynıdır.
Kullanım Alanları
- Kompakt makine otomasyonu
- Tek panelli makine uygulamaları
- Pano yerinin sınırlı olduğu sistemler
- Ambalaj ve paketleme makineleri
- Baskı ve tekstil makineleri
- Su ve enerji yönetimi
- Özel makine uygulamaları
